● Введение
● Определение датчика нагрузки на сдвиговую балку
● Типы датчиков силы сдвига балки
● Сравнение с другими тензодатчиками
>> 1. Для чего используются датчики нагрузки на сдвиговую балку?
>> 2. Как работают датчики нагрузки на сдвиговую балку?
>> 3. Каковы преимущества использования датчиков нагрузки с поперечной балкой?
>> 4. Как следует устанавливать датчики нагрузки на сдвиговую балку?
>> 5. Какие будущие тенденции ожидаются в отношении датчиков нагрузки с поперечной балкой?
Сдвиговая балка тензодатчики являются важными устройствами, используемыми в различных промышленных целях для измерения веса и силы. Эти тензодатчики работают по принципу сдвиговой деформации, обеспечивая точные измерения в средах, где точность имеет решающее значение. В этой статье будут рассмотрены определение, рабочий механизм, применение, преимущества и особенности датчиков нагрузки с поперечной балкой, а также соответствующие визуальные и видеоматериалы для улучшения понимания.
Датчик нагрузки на сдвиговую балку — это тип датчика силы, который измеряет приложенную к нему силу путем определения деформации сдвига в металлической балке. Конструкция обычно напоминает прямоугольный блок с тонкой вертикальной перемычкой в центре, что позволяет точно измерять силы, приложенные перпендикулярно его длине.
Основная функция тензодатчика со сдвиговой балкой заключается в преобразовании механической силы в электрический сигнал, который затем может быть выражен количественно как вес или сила.
Работа тензодатчика со сдвиговой балкой включает в себя несколько ключевых компонентов:
- Металлическая балка: основная конструкция, которая деформируется под нагрузкой.
- Тензодатчики: эти датчики, прикрепленные к балке, измеряют деформацию, вызванную приложенными нагрузками.
- Мостовая схема Уитстона: эта конфигурация схемы используется для преобразования изменений сопротивления тензорезисторов в измеримое выходное напряжение.
Когда к сдвигающейся балке прилагается нагрузка, она слегка изгибается. Этот изгиб создает в материале деформацию сдвига, которую фиксируют тензорезисторы. Изменение сопротивления этих датчиков пропорционально величине приложенной силы.
Существует два основных типа датчиков нагрузки на сдвиговую балку:

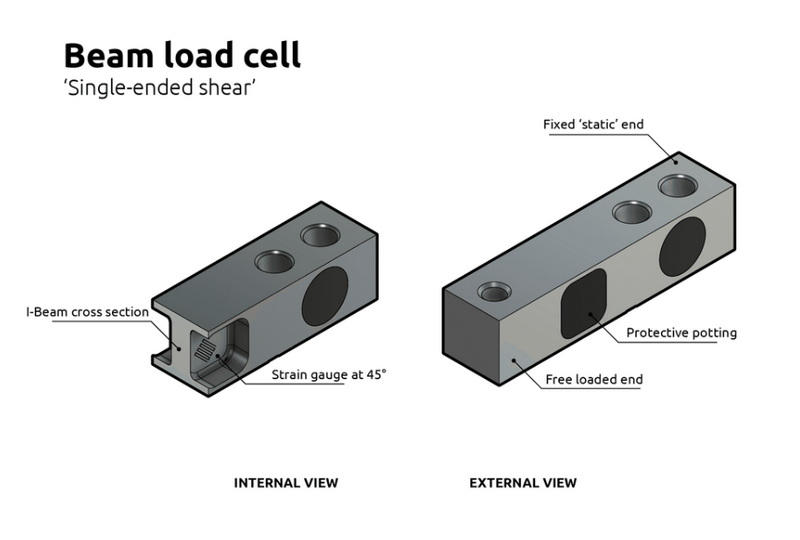

- Тензодатчики с односторонней сдвиговой балкой: они фиксируются на одном конце, а нагрузка прикладывается на противоположном конце.
- Тензодатчики с двусторонней сдвиговой балкой: они фиксируются на обоих концах, при этом нагрузка прикладывается в центре, что подходит для приложений с более высокой производительностью.
Тензодатчики со сдвиговой балкой широко используются в различных отраслях промышленности благодаря своей универсальности и надежности. Общие приложения включают в себя:
- Промышленное взвешивание: используется в напольных и платформенных весах для точного измерения веса.
- Взвешивание резервуаров: идеально подходит для взвешивания резервуаров и бункеров в производственных процессах.
- Автомобильные испытания: используются при испытаниях на безопасность для измерения нагрузки и деформации автомобильных компонентов.
- Медицинское оборудование: используется в медицинских весах для точного взвешивания пациентов.
Тензодатчики с поперечной балкой обладают рядом преимуществ:
- Высокая точность: они обеспечивают точные измерения, что крайне важно для приложений, требующих точных данных.
- Долговечность: изготовлены из высокопрочных материалов и могут выдерживать суровые условия.
- Устойчивость к боковым нагрузкам: их конструкция позволяет эффективно справляться с боковыми нагрузками.
- Компактный дизайн: низкопрофильная конструкция делает их подходящими для приложений с ограниченным пространством.
Правильная установка имеет решающее значение для обеспечения точности и долговечности. Вот некоторые ключевые соображения:
- Монтажная поверхность: убедитесь, что тензодатчик установлен на плоской, гладкой поверхности с помощью высокопрочных болтов.
- Выравнивание: правильное выравнивание во время установки помогает предотвратить ошибки измерения из-за несоосности.
- Защита окружающей среды: В зависимости от применения важно выбрать модель с соответствующей степенью защиты (класс IP).
Чтобы лучше понять тензодатчики сдвигающейся балки, полезно сравнить их с другими типами:
| Особенность | Тензодатчик сдвига балки | Тензодатчик изгиба балки |
|---|---|---|
| Принцип измерения | Сдвиговая деформация | Изгибающая деформация |
| Емкость | От среднего до высокого | От низкого до среднего |
| Устойчивость к боковым нагрузкам | Отличный | Умеренный |
| Типичные применения | Промышленное взвешивание | Контрольное взвешивание |
Ожидается, что по мере развития технологий тензодатчики со сдвиговой балкой будут развиваться с улучшенными характеристиками, такими как:
- Беспроводная связь: возможность удаленного мониторинга и сбора данных.
- Интеграция с Интернетом вещей: обеспечение более разумных производственных процессов посредством анализа данных в реальном времени.
Тензодатчики со сдвиговой балкой являются жизненно важными компонентами в различных отраслях промышленности, где необходимо точное измерение веса. Их конструкция позволяет им обеспечивать надежные и точные измерения, сохраняя при этом устойчивость к боковым нагрузкам и воздействиям окружающей среды. По мере того, как отрасли продолжают развиваться в сторону автоматизации и интеллектуальных технологий, тензодатчики со сдвиговой балкой будут играть все более важную роль в повышении эксплуатационной эффективности и безопасности.
Тензодатчики со сдвиговой балкой в основном используются в промышленных системах взвешивания, таких как напольные весы, системы взвешивания резервуаров и ленточные конвейеры.
Они работают путем измерения деформации сдвига в металлической балке при приложении силы, преобразуя эту механическую деформацию в электрический сигнал с помощью тензодатчиков.
Они обладают высокой точностью, долговечностью, устойчивостью к боковым нагрузкам и компактной конструкцией, подходящей для различных применений.
Их следует монтировать на плоских поверхностях с помощью прочных болтов и правильно выравнивать, чтобы избежать ошибок измерений.
Будущие тенденции включают возможности беспроводной связи и интеграцию с технологиями Интернета вещей для расширенного анализа и мониторинга данных.
