Калибровка шунтом является жизненно важным процессом для поддержания и точности тензодатчики, которые широко используются в различных приложениях для измерения силы или веса. Этот метод предполагает использование известного электрического сопротивления, называемого шунтирующим резистором, для моделирования состояния нагрузки и проверки выходных данных системы тензодатчиков без применения реальных физических нагрузок. Понимание калибровки шунта необходимо для обеспечения того, чтобы тензодатчики обеспечивали точные и надежные измерения с течением времени.
Тензодатчики — это преобразователи, которые преобразуют силу в электрический сигнал. Они обычно используются в весах, промышленных устройствах для взвешивания и различных типах устройств измерения силы. Наиболее распространенный тип тензодатчика использует конфигурацию моста Уитстона, которая состоит из четырех тензодатчиков, расположенных в форме ромба.
- Тензодатчики: это чувствительные датчики, которые меняют свое электрическое сопротивление при деформации. Изменение сопротивления пропорционально приложенной силе.
- Мост Уитстона: такая схема позволяет точно измерять небольшие изменения сопротивления, что делает ее идеальной для применения в датчиках веса.
Калибровка шунтом включает в себя введение известного сопротивления на одно плечо моста Уитстона в цепи тензодатчика. Этот метод позволяет моделировать механические воздействия без необходимости применения реальных весов или сил, обеспечивая тем самым быстрый и эффективный способ проверки точности выходных данных датчика веса.
1. Электрическая несимметрия. При подключении шунтирующего резистора в мосту Уитстона возникает электрический дисбаланс. Этот дисбаланс имитирует специфическую механическую нагрузку.
2. Генерация выходного сигнала. Тензодатчик генерирует электрический сигнал, соответствующий моделируемой нагрузке, который можно измерить и сравнить с ожидаемыми значениями.
3. Процесс проверки: сравнивая выходной сигнал тензодатчика с ожидаемым выходным сигналом на основе известного значения сопротивления шунтирующего резистора, технические специалисты могут определить, правильно ли работает тензодатчик.
- Экономичность: шунтовая калибровка — недорогой метод проверки работоспособности весоизмерительных датчиков без необходимости использования физических весов или сложных настроек.
- Быстрые проверки: позволяют быстро проверить стабильность и точность системы, помогая выявить потенциальные проблемы до их обострения.
- Гибкость: этот метод можно применять часто и легко интегрировать в графики регулярного технического обслуживания.
Чтобы выполнить шунтовую калибровку тензодатчика, выполните следующие действия:
1. Подключите тензодатчик. Прикрепите тензодатчик к соответствующему формирователю сигнала и дайте ему стабилизироваться.

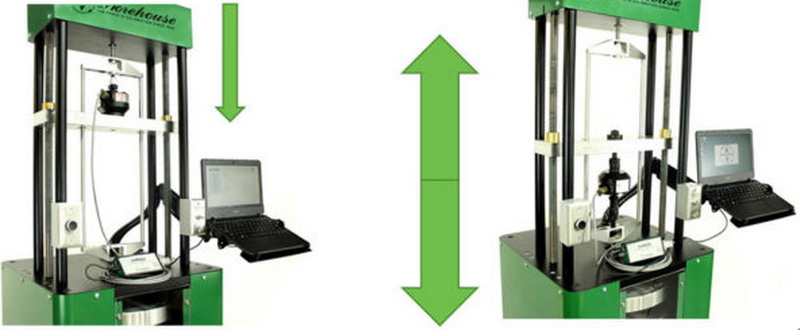

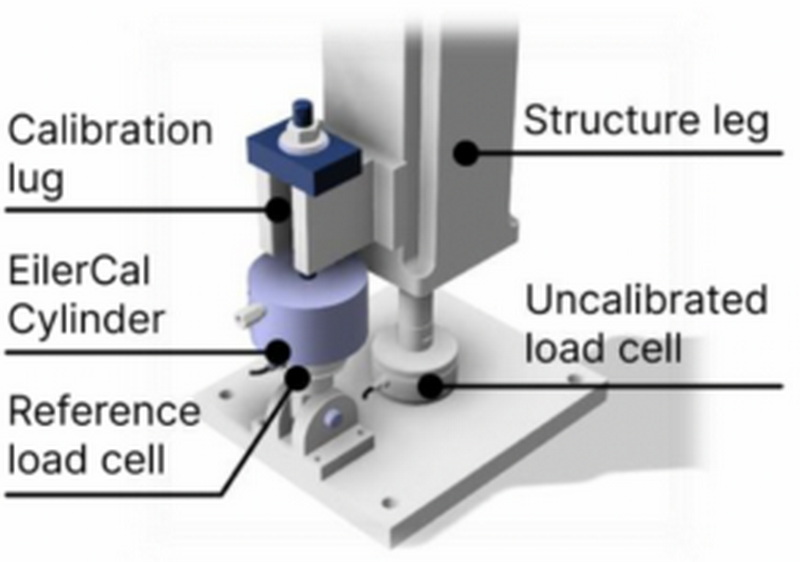

2. Примените известную нагрузку (дополнительно). Для первоначальных проверок калибровки примените полномасштабный механический входной сигнал, отслеживаемый NIST, для установления базовых показаний.
3. Настройте формирователь сигнала: установите регуляторы усиления или диапазона на формирователе сигнала, чтобы получить полномасштабный электрический выходной сигнал, соответствующий приложенному механическому входному сигналу.
4. Отключите механический вход. Отключите все физические нагрузки, приложенные к тензодатчику.
5. Подключите шунтирующий резистор. Поместите шунтирующий резистор на одно плечо моста Уитстона (конфигурация с натяжением или сжатием в зависимости от вашего применения).
6. Запись выходного сигнала: Измерьте и задокументируйте выходной сигнал формирователя сигнала после подключения шунтирующего резистора.
7. Анализ результатов. Сравните это значение с ожидаемыми выходными данными, основанными на характеристиках вашего шунтирующего резистора, чтобы оценить, необходимы ли корректировки.
Существует два основных типа калибровки шунта в зависимости от того, как применяется шунтирующий резистор:
- Калибровка шунтом напряжения: в этом методе шунтирующий резистор подключается между положительными ветвями возбуждения и положительным сигналом мостовой схемы. Эта конфигурация имитирует напряжение в системе.
- Калибровка компрессионного шунта: здесь шунтирующий резистор подключается между ветвями отрицательного возбуждения и положительного сигнала, имитируя силы сжатия.
Калибровка шунтом широко используется в различных отраслях, где точные измерения имеют решающее значение:
- Производство: обеспечение точности весов, используемых на производственных линиях, с течением времени.
- Аэрокосмическая отрасль: проверка измерений веса во время загрузки самолета.
- Медицинские устройства: поддержание точности оборудования, измеряющего вес пациента или силу, оказываемую медицинскими устройствами.
Хотя калибровка с помощью шунта дает множество преимуществ, необходимо учитывать некоторые проблемы:
- Факторы окружающей среды: колебания температуры могут повлиять на значения сопротивления; таким образом, калибровку следует по возможности проводить в контролируемых условиях.
- Частота калибровки: для обеспечения точности необходимы регулярные проверки; однако определение подходящей частоты может варьироваться в зависимости от условий использования и требований приложения.
Калибровка шунтом является важной процедурой для обеспечения точных измерений в тензодатчиках. Моделируя механические нагрузки посредством известных сопротивлений, этот метод обеспечивает быстрый и экономичный способ проверки производительности системы без необходимости использования физических весов. Регулярное выполнение калибровки шунта гарантирует, что весовые датчики останутся надежными с течением времени, что в конечном итоге повышает эффективность работы в различных отраслях.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал для целей измерения.
Частота калибровки зависит от условий использования, но обычно ее следует выполнять не реже одного раза в год или в соответствии с рекомендациями производителей.
Тензодатчики обычно используются в производстве, аэрокосмической промышленности, медицинских приборах и в любых приложениях, требующих точных измерений веса.
Хотя шунтовая калибровка может эффективно проверять стабильность системы, она не должна полностью заменять физическую калибровку с использованием известных весов для всесторонней проверки точности.
Условия окружающей среды, такие как изменения температуры, механический износ с течением времени и неправильная установка, могут повлиять на точность весоизмерительных датчиков.
