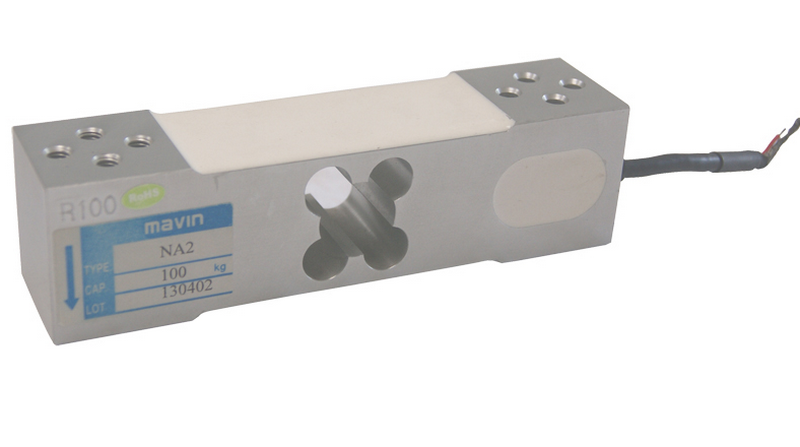

Тензодатчики являются важными компонентами различных систем взвешивания, преобразующими механическую силу в электрический сигнал. Понимание концепции «диапазона» тензодатчиков имеет решающее значение для точных измерений и калибровки. В этой статье будут подробно рассмотрены определение, важность и практическое применение диапазона в тензодатчиках, а также приведены соответствующие изображения и видео для улучшения понимания.

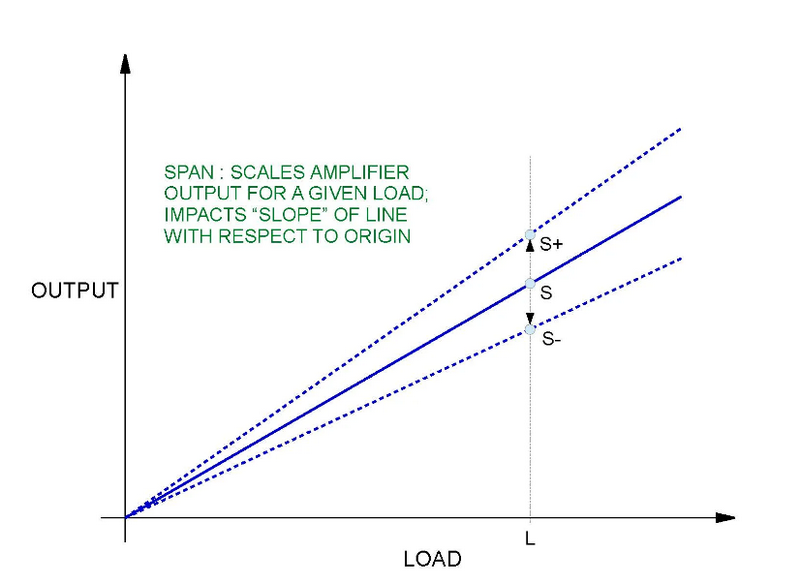

Термин «диапазон» в контексте тензодатчиков относится к полномасштабному выходу (FSO) тензодатчика, обычно выражаемому в милливольтах на вольт (мВ/В). Он представляет собой максимальный выходной сигнал, который может выдавать тензодатчик при работе на номинальной мощности. По сути, диапазон — это разница между выходным сигналом, когда тензодатчик находится при максимальной нагрузке, и его выходным сигналом при нулевой нагрузке.
Понимание диапазона жизненно важно по нескольким причинам:
- Калибровка: Диапазон является критическим фактором в процессе калибровки тензодатчика. Правильная калибровка гарантирует, что измерения, проводимые датчиком веса, будут точными и надежными.
- Чувствительность: диапазон влияет на чувствительность тензодатчика. Более высокий диапазон указывает на то, что тензодатчик может обнаруживать меньшие изменения веса или силы.
- Оценка производительности: Span помогает оценить производительность весоизмерительного датчика в различных условиях, включая колебания температуры и долговременную стабильность.
Для измерения диапазона необходимо сначала выполнить калибровку нуля, чтобы гарантировать, что выходной сигнал будет равен нулю при отсутствии нагрузки. После этого для определения полной мощности применяется известный вес (желательно близкий к номинальной мощности). Формулу расчета пролета можно обобщить следующим образом:
Диапазон = Выход при номинальной мощности — нулевой выход
На диапазон тензодатчика могут влиять несколько факторов:

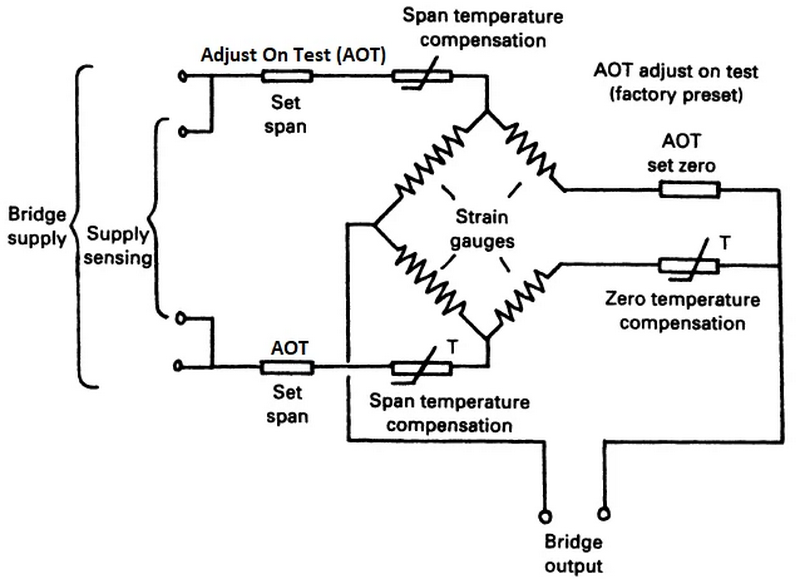

- Температура: изменения температуры могут повлиять на сопротивление тензорезисторов внутри тензодатчика, что приведет к изменениям выходных данных.

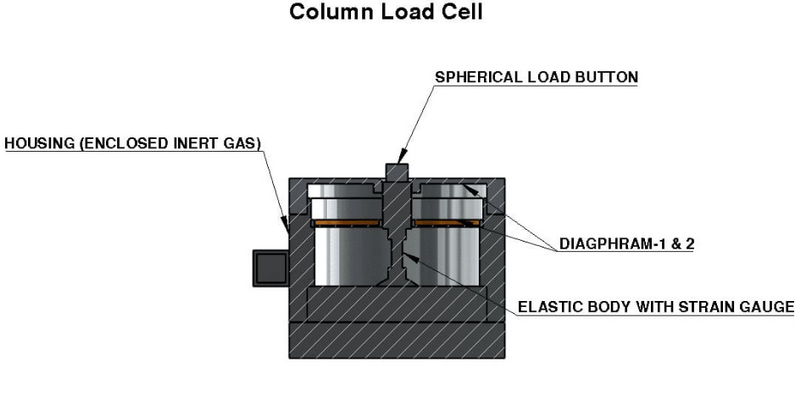

- Материал тензодатчика. Тип материала, используемого при изготовлении тензодатчика, может повлиять на его чувствительность и общую производительность.
- Условия установки: Неправильная установка или выравнивание могут привести к ошибкам измерений, влияющим на показания шкалы.
Калибровка тензодатчика включает в себя настройку его выходного сигнала для обеспечения точности во всем диапазоне измерений. Следующие шаги описывают типичный процесс калибровки диапазона:
1. Подготовьте оборудование: соберите необходимое оборудование, такое как балансировочные гири и калиброванные весы.
2. Калибровка нуля: убедитесь, что к тензодатчику не приложен груз, и настройте его на нулевое значение.
3. Примените известный вес: поместите известный вес на тензодатчик и запишите выходной сигнал.
4. Отрегулируйте настройки калибровки. Используйте калибровочное программное обеспечение или оборудование для настройки параметров на основе записанных выходных данных.
5. Проверка калибровки: снимите груз и проверьте, возвращается ли выходной сигнал к нулю, затем повторите попытку, чтобы подтвердить точность.
Для наглядного руководства по этому процессу вы можете обратиться к этому.
Тензодатчики с определенными интервалами используются в различных отраслях промышленности, в том числе:
- Промышленные системы взвешивания: в производстве и логистике для точного взвешивания продуктов.
- Медицинское оборудование: весы, используемые для взвешивания пациентов или лекарств.
- Автомобильные испытания: для измерения сил во время краш-тестов или испытаний компонентов.
Несмотря на их надежность, с пролетом может возникнуть несколько проблем:
- Смещение диапазона: со временем диапазон тензодатчика может смещаться из-за износа или изменений окружающей среды, что требует повторной калибровки.
- Нелинейность: могут возникнуть отклонения от ожидаемой линейности, влияющие на точность при различных нагрузках.
- Гистерезис: различия в показаниях при увеличении и уменьшении нагрузки могут привести к ошибкам в измерениях.
Понимание диапазона тензодатчиков имеет решающее значение для обеспечения точных измерений и надежной работы в различных приложениях. Правильная калибровка и знание факторов, влияющих на диапазон измерения, могут значительно повысить точность измерений и надежность системы.
FSO означает максимальный выходной сигнал, создаваемый датчиком нагрузки при его номинальной мощности, за вычетом нулевого выходного сигнала.
Рекомендуется калибровать датчик веса не реже одного раза в год или всякий раз, когда происходят значительные изменения условий окружающей среды или после интенсивного использования.
Смещение диапазона может быть вызвано колебаниями температуры, механическим износом с течением времени или неправильной установкой весоизмерительного датчика.
Для более точных результатов калибровки лучше всего использовать гири, близкие к номинальной мощности вашего тензодатчика.
Изменения температуры могут повлиять на сопротивление тензорезисторов, что приведет к изменениям выходных сигналов и потенциально повлияет на точность измерений.
