В мире измерения силы и измерения веса выделяются две технологии: тензодатчики и тензодатчики. Хотя эти термины часто используются как взаимозаменяемые, они представляют собой отдельные концепции с уникальными приложениями и характеристиками. В этой статье мы углубимся в тонкости тензорезисторов и тензодатчики, изучая их различия, функциональные возможности и применение в различных отраслях.

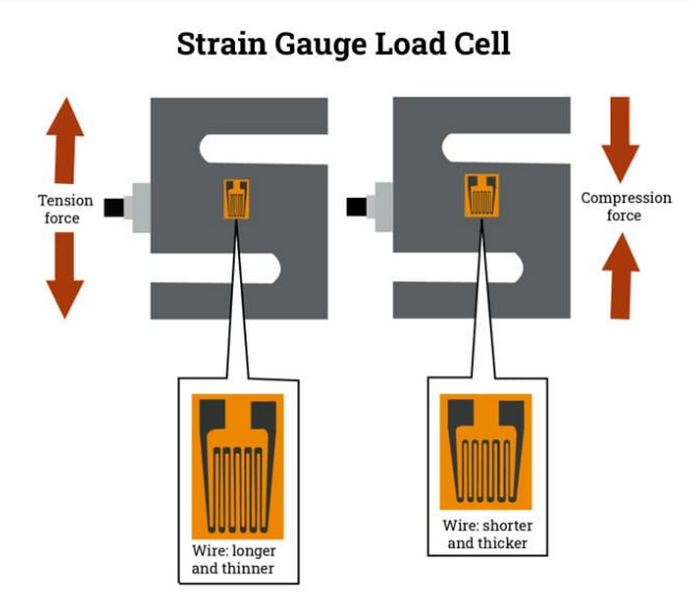

Тензодатчик — это датчик, предназначенный для измерения деформации или напряжения, испытываемого объектом под воздействием внешних сил. Эти небольшие гибкие устройства обычно изготавливаются из тонкой металлической фольги, расположенной в виде сетки и прикрепляемой к поверхности измеряемого объекта.
Когда объект испытывает напряжение или деформацию, фольга деформируется, вызывая изменение его электрического сопротивления. Это изменение сопротивления пропорционально приложенной силе, что позволяет точно измерить деформацию.
Тензорезисторы работают по принципу изменения электрического сопротивления в ответ на механическую деформацию. Вот пошаговое описание их работы:
1. Тензорезистор прочно прикреплен к поверхности измеряемого объекта.
2. Когда объект испытывает нагрузку, он слегка деформируется.
3. Эта деформация приводит к растяжению или сжатию металлической фольги в тензорезисторе.
4. Растяжение или сжатие изменяет электрическое сопротивление фольги.
5. Изменение сопротивления измеряется с помощью мостовой схемы Уитстона.
6. Измеренное изменение сопротивления затем преобразуется в величину деформации.

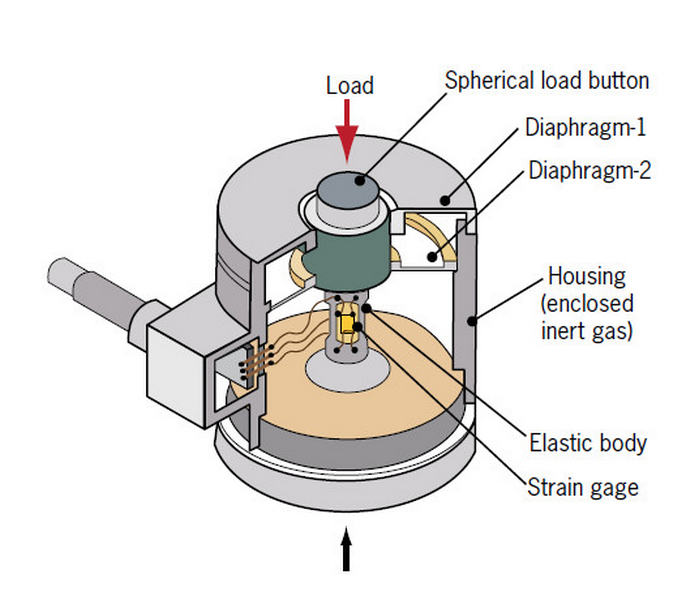

Тензодатчик — это преобразователь, который преобразует приложенную силу в электрический выходной сигнал. По сути, это полноценное устройство для измерения силы, в котором в качестве чувствительных элементов часто используются тензорезисторы.
Тензодатчики предназначены для измерения определенных типов сил, таких как растяжение, сжатие или сдвиг, и имеют различные формы и размеры для различных применений.

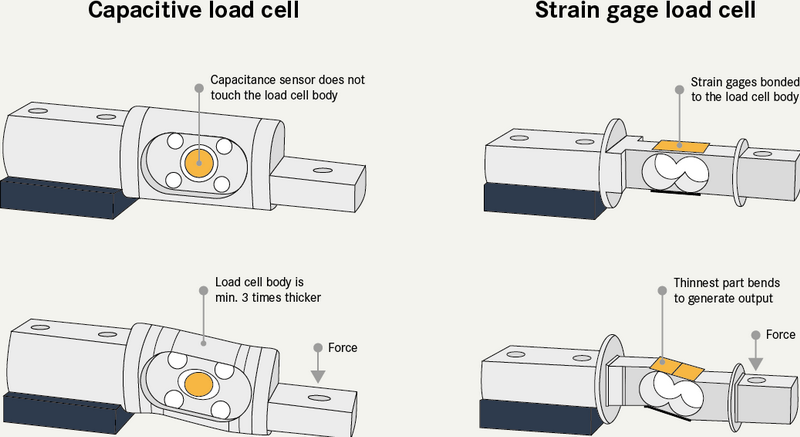

Тензодатчики обычно используют тензодатчики в качестве основного чувствительного элемента, но они включают в себя дополнительные компоненты для создания полноценной системы измерения силы. Вот как они работают:
1. Корпус тензодатчика спроектирован так, чтобы предсказуемо деформироваться под действием приложенной силы.
2. Тензодатчики стратегически расположены на корпусе датчика веса.
3. При приложении силы корпус тензодатчика деформируется, в результате чего тензорезисторы меняют сопротивление.
4. Изменение сопротивления измеряется и преобразуется в электрический сигнал.
5. Затем этот сигнал усиливается и обрабатывается для обеспечения считываемых результатов измерения силы или веса.
Понимание различий между тензодатчиками и тензодатчиками имеет решающее значение для выбора правильной технологии для конкретных применений. Давайте рассмотрим ключевые различия:
- Тензодатчики: в первую очередь измеряют напряжение или деформацию объекта.
- Тензодатчики: непосредственно измеряют силу или вес, приложенные к ним.
- Тензодатчики: более простые устройства, часто представляющие собой тонкую фольгу или проволочный элемент.
- Тензодатчики: более сложные, включающие тензодатчики и дополнительные компоненты.
- Тензодатчики: производят изменение электрического сопротивления.
- Тензодатчики: обеспечивают калиброванный электрический выходной сигнал, пропорциональный приложенной силе.
- Тензодатчики: используются в различных приложениях, помимо измерения силы, таких как мониторинг состояния конструкций и анализ напряжений.
- Тензодатчики: специально разработаны для измерения силы и веса в промышленных и коммерческих целях.
- Тензодатчики: для точных измерений часто требуется тщательная калибровка и обработка сигнала.
- Тензодатчики: обычно поставляются предварительно откалиброванными и готовыми к использованию в определенных диапазонах усилий.
- Тензодатчики: более чувствительны к таким факторам окружающей среды, как температура и влажность.
- Тензодатчики: часто включают компенсацию факторов окружающей среды, обеспечивая более стабильные измерения.
- Тензодатчики: как правило, менее дорогие по отдельности.
- Тензодатчики: более дорогие из-за своей сложности и интегрированной конструкции.
Тензорезисторы находят применение в различных областях благодаря своей универсальности и чувствительности. Некоторые распространенные варианты использования включают в себя:
1. Мониторинг структурного состояния: мониторинг целостности мостов, зданий и других крупных сооружений.
2. Аэрокосмическая техника: измерение напряжения и деформации компонентов самолета во время полета.
3. Автомобильные испытания: анализ производительности и безопасности компонентов автомобиля.
4. Биомедицинская инженерия: Развитие протезирования и изучение биомеханики.
5. Исследование материалов: исследование свойств новых материалов в условиях различных напряжений.
Тензодатчики широко используются в отраслях, где требуются точные измерения силы или веса. Некоторые типичные приложения включают в себя:
1. Промышленное взвешивание: на весах для грузовиков, цистерн и бункеров.
2. Испытание материалов: для контроля качества и исследований в производстве.
3. Робототехника: обеспечение силовой обратной связи в роботизированных манипуляторах и захватах.
4. Аэрокосмическая промышленность: В системах измерения тяги ракетных двигателей.
5. Медицинское оборудование: больничные койки, подъемники для пациентов и устройства для реабилитации.
Преимущества:
- Высокая чувствительность к небольшим деформациям
- Универсальность в применении
- Может применяться к сложной геометрии.
- Относительно недорого.
Ограничения:
- Требуют тщательной установки и калибровки
- Чувствителен к перепадам температуры.
- Для получения точных показаний может потребоваться усиление сигнала.
Преимущества:
- Обеспечить прямые измерения силы
- Часто поставляются предварительно откалиброванными и готовыми к использованию.
- Более прочный и подходит для промышленных условий
- Может измерять широкий диапазон сил
Ограничения:
- Дороже, чем отдельные тензорезисторы.
- Ограниченная гибкость в отношении места измерения
- Может оказаться излишним для простых задач измерения деформации.
При выборе между тензодатчиками и тензодатчиками учитывайте следующие факторы:
1. Требования к измерению: вам нужно измерить деформацию или прямую силу?
2. Условия применения: учитывайте температуру, влажность и уровни вибрации.
3. Требования к точности. Тензодатчики часто обеспечивают более высокую точность измерений силы.
4. Бюджет. Тензорезисторы, как правило, дешевле, но могут потребовать дополнительных компонентов.
5. Сложность установки. Тензодатчики зачастую проще устанавливать и использовать.
6. Диапазон измерения. Учитывайте величину сил, которые вам необходимо измерить.
По мере развития технологий мы можем ожидать улучшения как тензодатчиков, так и датчиков веса:
1. Миниатюризация: датчики меньшего размера для более точных и локализованных измерений.
2. Возможности беспроводной связи: интеграция с Интернетом вещей для удаленного мониторинга и сбора данных.
3. Усовершенствованные материалы: Разработка новых материалов для повышения чувствительности и долговечности.
4. Интеграция искусственного интеллекта: использование искусственного интеллекта для прогнозного обслуживания и расширенного анализа.
5. Сбор энергии: датчики с автономным питанием, которые могут работать без внешних источников питания.
Хотя тензорезисторы и тензодатчики имеют решающее значение в области измерения силы, они служат разным целям и имеют разные характеристики. Тензорезисторы превосходно измеряют деформацию и универсальны в своих применениях: от мониторинга состояния конструкций до исследования материалов. Тензодатчики, с другой стороны, обеспечивают прямое измерение силы и незаменимы в промышленных приложениях взвешивания и силовых испытаний.
Понимание различий между этими технологиями необходимо инженерам, исследователям и специалистам отрасли, чтобы они могли выбрать правильный инструмент для своих конкретных потребностей. Поскольку технологии продолжают развиваться, мы можем ожидать еще более сложных и интегрированных решений, которые еще больше расширят наши возможности измерения и анализа сил в различных приложениях.
Основное отличие заключается в их основной функции и сложности. Тензодатчик — это датчик, который измеряет деформацию или деформацию объекта, а тензодатчик — это полноценный преобразователь, который непосредственно измеряет силу или вес, часто включающий в себя тензодатчики как часть своей конструкции.
В некоторых приложениях вместо датчиков нагрузки можно использовать тензодатчики, особенно когда основной целью является измерение деформации или деформации, а не прямого воздействия силы. Однако для точных измерений силы или веса, особенно в промышленных условиях, обычно предпочтительнее использовать тензодатчики из-за их калиброванной мощности и надежности.
Тензорезисторы могут быть очень точными для измерения деформации, но их точность измерения силы зависит от правильной установки, калибровки и обработки сигналов. Тензодатчики, специально созданные для измерения силы, обычно обеспечивают более высокую точность и надежность для прямых измерений силы, особенно в сложных условиях.
Тензодатчики имеют несколько преимуществ перед тензодатчиками для измерения силы:
- Они обеспечивают непосредственные показания силы или веса без дополнительных вычислений.
- Они часто предварительно калибруются и их легче интегрировать в измерительные системы.
- Они более прочны и подходят для суровых промышленных условий.
- Они могут измерять более широкий диапазон сил с высокой точностью.
Тензорезисторы предпочтительнее в ситуациях, когда:
- Основная цель – измерить напряжение или деформацию, а не прямое воздействие силы.
- Приложение требует проведения измерений на объектах сложной геометрии или в ограниченном пространстве.
- Стоимость является важным фактором, поэтому дополнительная сложность датчика веса не требуется.
- Исследования или анализ фокусируются на распределении напряжений или свойствах материала, а не на абсолютных значениях силы.
