Тензодатчики являются важнейшими компонентами в различных отраслях промышленности, от производства до аэрокосмической промышленности, играя жизненно важную роль в измерении силы и веса. Одним из ключевых параметров, который инженеры и техники должны учитывать при работе с датчиками веса, является их предельная частота. В этой статье рассматривается концепция предельной частоты весоизмерительных ячеек, ее важность и то, как она влияет на их производительность в динамических приложениях.

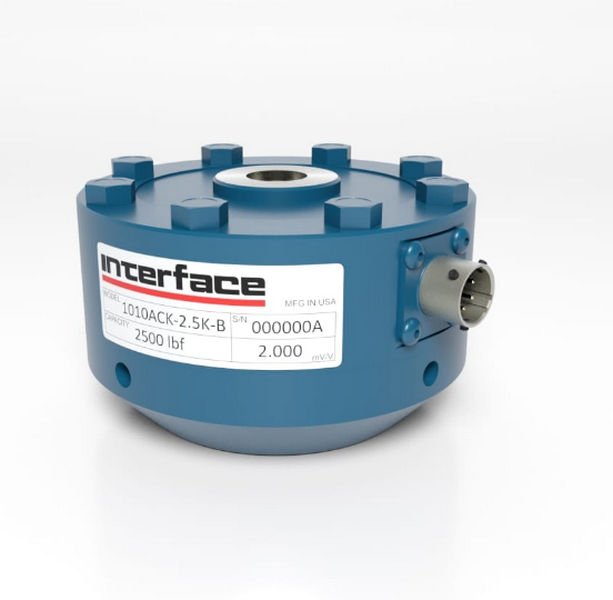

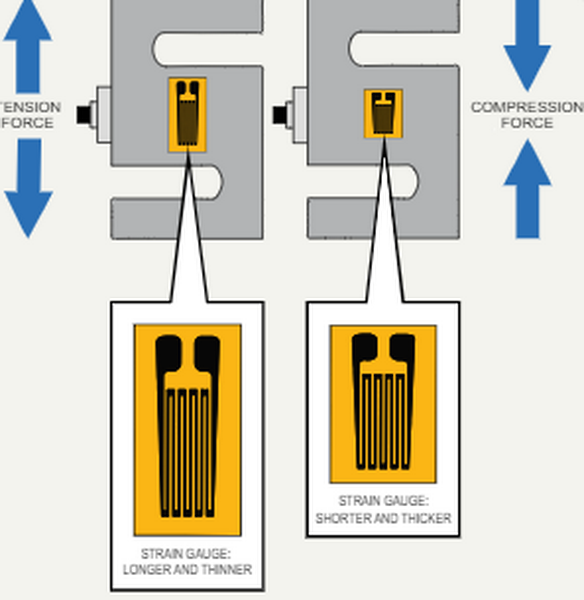

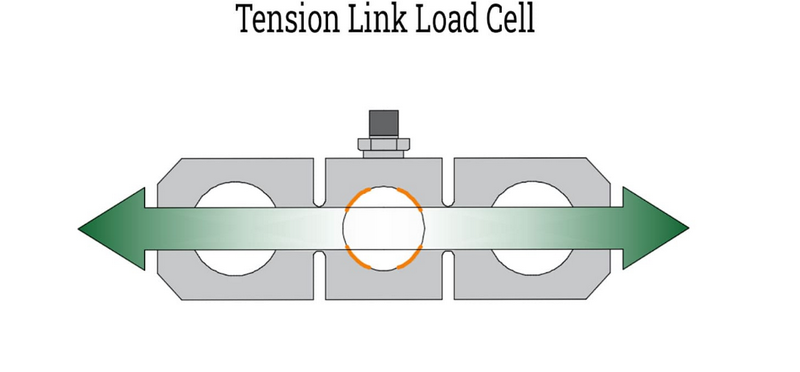

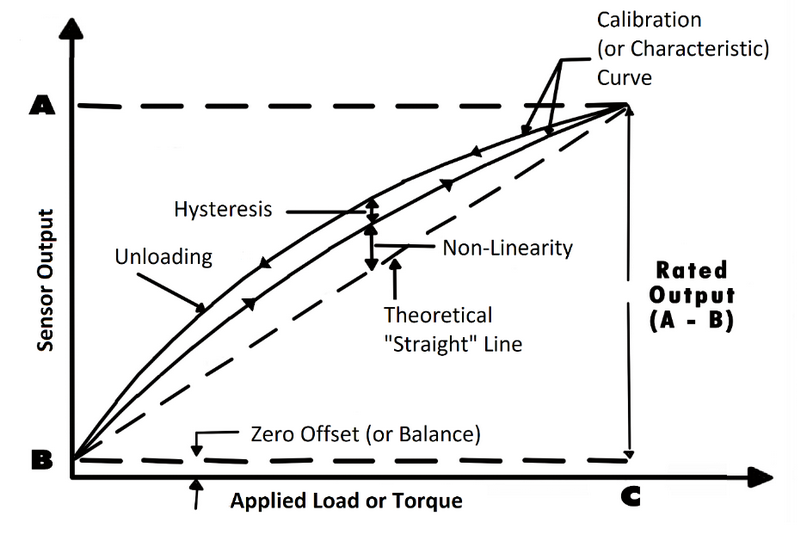

Прежде чем мы рассмотрим предельную частоту, давайте сначала разберемся, что такое тензодатчик. Тензодатчик — это преобразователь, который преобразует силу в измеримую электрическую мощность. Обычно он состоит из металлического корпуса с прикрепленными к нему тензодатчиками. При приложении силы металлический корпус слегка деформируется, в результате чего тензорезисторы меняют свое электрическое сопротивление. Это изменение сопротивления затем преобразуется в электрический сигнал, пропорциональный приложенной силе.
Предельная частота, также известная как собственная частота или резонансная частота, представляет собой наивысшую частоту, на которой тензодатчик может точно измерять динамические нагрузки. Он представляет собой точку, в которой выходные данные тензодатчика начинают значительно отклоняться от фактической приложенной силы из-за механического резонанса.
Понимание предельной частоты имеет решающее значение по нескольким причинам:
1. Точность. Эксплуатация весоизмерительного датчика выше его предельной частоты может привести к неточным измерениям.
2. Предотвращение повреждений. Превышение предельной частоты может потенциально повредить тензодатчик.
3. Пригодность для применения: помогает определить, подходит ли конкретный тензодатчик для динамических применений.
На предельную частоту тензодатчика влияют несколько факторов:
1. Жесткость. Более высокая жесткость обычно приводит к более высокой предельной частоте.
2. Масса. Масса весоизмерительного датчика и любых прикрепленных к нему креплений влияет на его собственную частоту.
3. Геометрия. Форма и размер датчика нагрузки влияют на его резонансные характеристики.
4. Материал. Различные материалы имеют разные упругие свойства, влияющие на предельную частоту.
Предельная частота датчиков веса может широко варьироваться в зависимости от их конструкции и предполагаемого применения. Вот некоторые общие диапазоны:
- Низкочастотные тензодатчики: 10-100 Гц
- Среднечастотные тензодатчики: 100-1000 Гц
- Высокочастотные тензодатчики: 1000–10 000 Гц.
Когда тензодатчик подвергается воздействию сил с частотой выше его предельной частоты, может возникнуть несколько проблем:
1. Неточность измерения. Выходные данные датчика нагрузки могут неточно отражать приложенную силу.
2. Резонанс. Тензодатчик может войти в состояние резонанса, что потенциально может привести к повреждению.
3. Искажение сигнала. Электрический выходной сигнал может искажаться, что затрудняет его интерпретацию.
При выборе датчика силы для приложений, связанных с динамическими нагрузками, учитывайте следующее:
1. Определите самую высокочастотную составляющую силы, которую необходимо измерить.
2. Выберите тензодатчик с предельной частотой, как минимум в 3–5 раз превышающей максимальную частоту измерений.
3. Учитывать всю измерительную цепочку, включая монтажные приспособления и системы сбора данных.
Если вам необходимо измерить более высокочастотные силы, существует несколько методов увеличения предельной частоты системы тензодатчиков:
1. Используйте более жесткие тензодатчики.
2. Минимизируйте массу вложений
3. Используйте механические фильтры или системы демпфирования.
4. Рассмотрите возможность применения пьезоэлектрических датчиков нагрузки для очень высокочастотных применений.
В некоторых отраслях и приложениях требуются тензодатчики с высокими предельными частотами:
1. Краш-тестирование в автомобильной промышленности
2. Аэрокосмические вибрационные испытания
3. Высокоскоростные производственные процессы
4. Спортивная наука и исследования биомеханики.
Давайте рассмотрим пример высокоскоростной упаковочной машины, которой необходимо измерять силу, прикладываемую для запечатывания пакетов со скоростью 100 упаковок в секунду.
Приложение силы в этом сценарии имеет основную частоту 100 Гц. Чтобы точно измерить эту силу, нам понадобится тензодатчик с предельной частотой не менее 300–500 Гц (в 3–5 раз больше основной частоты).
Чтобы экспериментально определить предельную частоту тензодатчика, инженеры часто используют следующие методы:
1. Импульсное тестирование: применение кратковременной силы и анализ реакции.
2. Тестирование с разверткой: применение синусоидальной силы с увеличением частоты и наблюдение за выходным сигналом.
3. Модальный анализ: использование специального оборудования для измерения режимов вибрации тензодатчика.
При работе с высокочастотными датчиками веса крайне важно учитывать всю цепочку измерений. Система сбора данных должна быть способна осуществлять выборку с частотой, по крайней мере, в два раза превышающей самую высокочастотную составляющую, которую вы хотите измерить (согласно теореме выборки Найквиста-Шеннона).
Например, если вы работаете с тензодатчиком, предельная частота которого составляет 1000 Гц, ваша система сбора данных должна быть способна производить выборку не менее 2000 раз в секунду.
Важно отметить, что на предельную частоту тензодатчика могут влиять изменения температуры. По мере повышения температуры жесткость материала весоизмерительного датчика может немного уменьшиться, что потенциально снижает предельную частоту. Высококачественные тензодатчики часто включают температурную компенсацию для смягчения этих эффектов.
Поскольку отрасли продолжают требовать более высокой производительности и более быстрых измерений, технология тензодатчиков развивается. Некоторые новые тенденции включают в себя:
1. Усовершенствованные материалы: использование новых сплавов и композитов для повышения жесткости при одновременном снижении массы.
2. Встроенная электроника: встроенная обработка сигнала для улучшения динамического отклика.
3. Беспроводная технология: отказ от кабелей для уменьшения массы и повышения гибкости установки.
4. Искусственный интеллект и машинное обучение: усовершенствованные алгоритмы для компенсации нелинейного поведения на высоких частотах.
Понимание предельной частоты датчиков веса имеет решающее значение для обеспечения точных измерений в динамических приложениях. Принимая во внимание такие факторы, как жесткость, масса и геометрия, инженеры могут выбрать подходящий датчик нагрузки для своих конкретных потребностей. Поскольку технологии продолжают развиваться, мы можем ожидать появления датчиков веса с еще более высокими предельными частотами, что позволит проводить более точные измерения во все более требовательных приложениях.
Превышение предельной частоты может привести к неточным измерениям и потенциальному повреждению весоизмерительного датчика. Выходной сигнал может искажаться, а тензодатчик может войти в состояние резонанса, что со временем может привести к повреждению конструкции.
Хотя вы не можете изменить собственную предельную частоту тензодатчика, вы потенциально можете увеличить частотную характеристику всей системы следующим образом:
- Минимизация массы вложений
- Повышение жесткости крепления.
- Использование механических фильтров или демпфирующих систем.
Ваша система сбора данных должна иметь частоту дискретизации, по крайней мере, в два раза превышающую самую высокую частотную составляющую, которую вы хотите измерить. Например, если предельная частота вашего тензодатчика составляет 1000 Гц, ваша система сбора данных должна производить выборку не менее 2000 раз в секунду.
Да, для очень высокочастотных применений часто используются пьезоэлектрические датчики. Они могут измерять динамические силы на частотах до нескольких сотен килогерц. Однако они не подходят для статических или очень низкочастотных измерений.
Изменения температуры могут повлиять на жесткость материала весоизмерительного датчика, потенциально изменяя его предельную частоту. Обычно при повышении температуры жесткость может немного уменьшаться, что может привести к снижению предельной частоты. Высококачественные тензодатчики часто включают температурную компенсацию для смягчения этих эффектов.
