Тензодатчики являются важнейшими компонентами в различных отраслях промышленности, от производства до логистики, обеспечивая точные измерения силы и веса. Среди различных типов датчиков веса те, которые оснащены сенсорными проводами, обеспечивают повышенную точность и надежность. В этой статье подробно рассматривается назначение и функциональность проводов отправки в тензодатчики, изучая их значение для повышения точности измерений и общей производительности системы.
Прежде чем мы углубимся в особенности сенсорных проводов, важно понять, что такое тензодатчик. Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал[4]. Обычно он состоит из тензодатчиков, расположенных в конфигурации моста Уитстона, что позволяет точно измерять приложенную силу или вес.

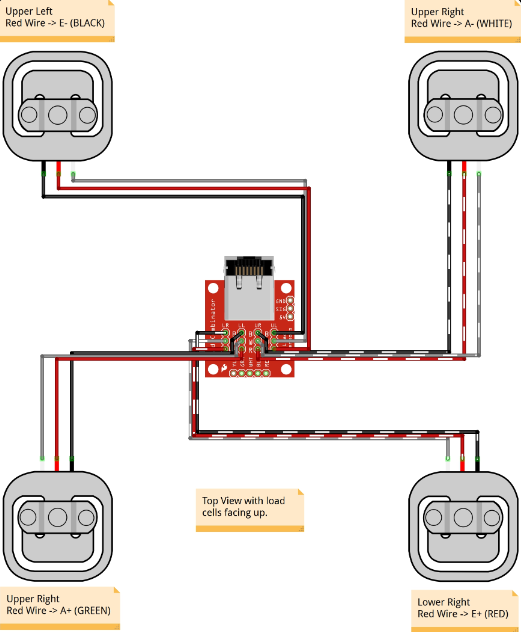

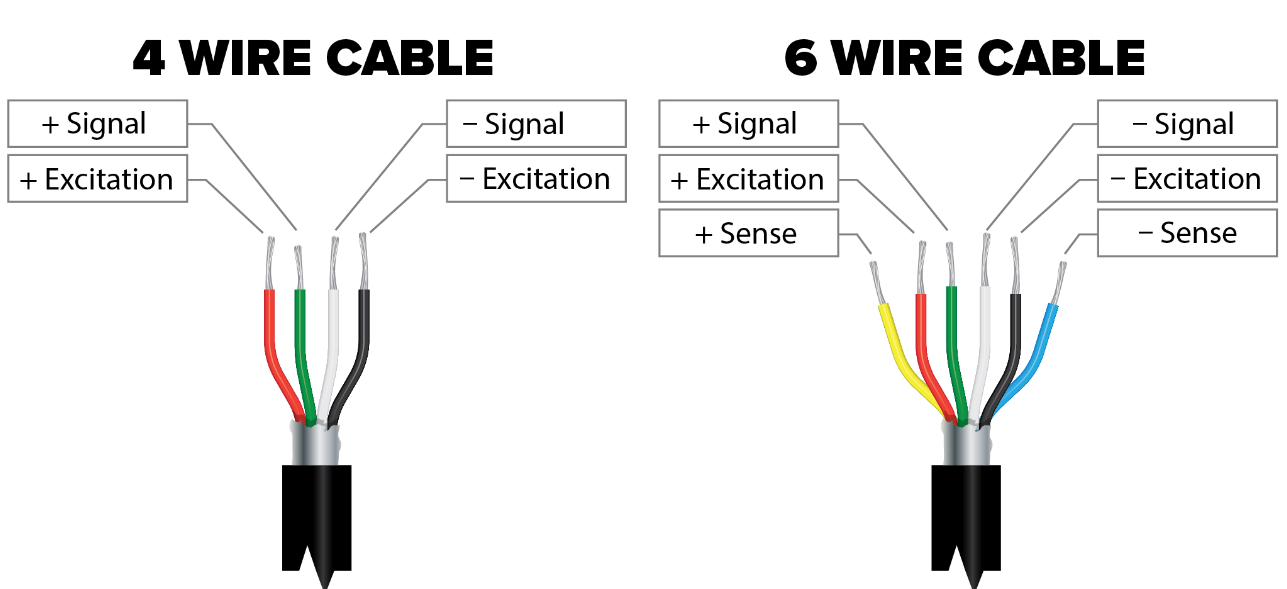

Большинство стандартных датчиков веса имеют четырехпроводную конфигурацию:
1. Возбуждение (+)
2. Возбуждение (-)
3. Сигнал (+)
4. Сигнал (-)
Провода возбуждения подают питание на тензодатчик, а сигнальные провода передают выходной сигнал, который представляет собой измеренную силу.
Провода Sen, сокращенно от «сенсорные провода», представляют собой дополнительные провода, встречающиеся в более продвинутых конфигурациях датчиков нагрузки, обычно образующие шестипроводную систему. Эти провода служат определенной цели — повышению точности измерений силы.
Провода Sen предназначены для компенсации падения напряжения, возникающего в линиях возбуждения, особенно при работе с длинными кабелями или изменяющимися условиями окружающей среды. Они обеспечивают механизм обратной связи, который позволяет измерительному прибору адаптироваться к колебаниям напряжения, обеспечивая более точные показания.

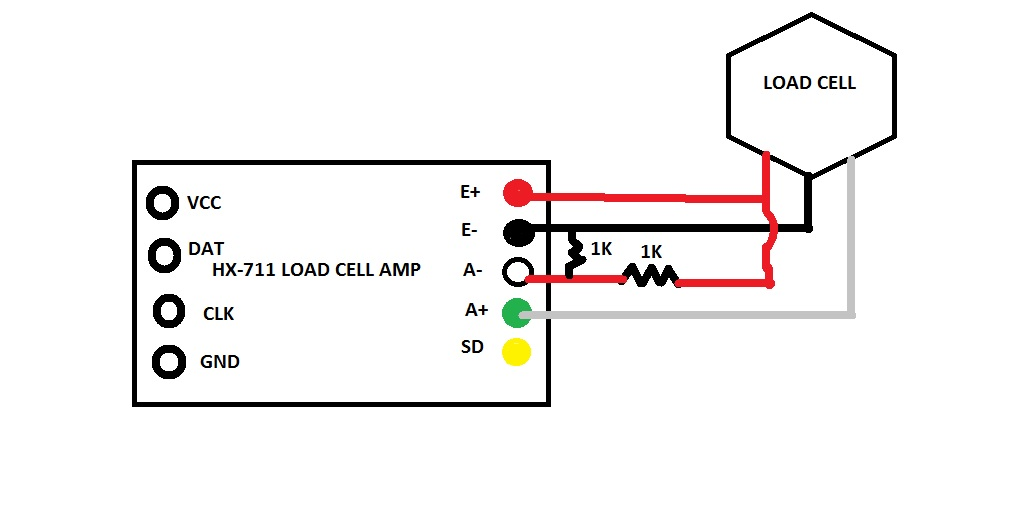

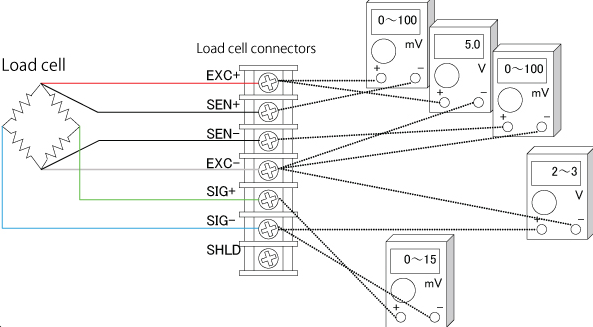

В шестипроводной конфигурации тензодатчика провода датчика подключаются следующим образом:
1. Sen (+): контролирует положительное напряжение на тензодатчике.
2. Sen (-): контролирует отрицательное напряжение (землю) на тензодатчике.
Эти сенсорные провода образуют петлю от тензодатчика обратно к контроллеру веса или измерительному прибору[1]. Измеряя фактическое напряжение на тензодатчике, система может компенсировать любые падения напряжения в линиях возбуждения.
Основным преимуществом проводов sen является значительное повышение точности измерений. Компенсируя падение напряжения, провода sen обеспечивают получение тензодатчиком правильного напряжения возбуждения, что приводит к более точным измерениям силы.
Провода Sen позволяют использовать более длинные кабели между датчиком веса и измерительным прибором без ущерба для точности. Это особенно полезно в крупномасштабных промышленных приложениях, где тензодатчики могут быть расположены далеко от диспетчерской.
Факторы окружающей среды, такие как изменения температуры, могут влиять на сопротивление кабелей и, следовательно, на напряжение, подаваемое на тензодатчик. Провода Sen помогают смягчить эти эффекты, обеспечивая обратную связь по напряжению в реальном времени.
Хотя сен-провода дают явные преимущества, они не всегда необходимы. Рассмотрите возможность использования датчиков веса с проводами sen в следующих сценариях:
1. Длинные кабели (обычно более 20 метров или 65 футов).
2. Приложения, требующие высокой точности измерений.
3. Среды со значительными колебаниями температуры.
4. Системы, в которых поддержание постоянного напряжения возбуждения имеет решающее значение.
Чтобы эффективно использовать провода sen в системе тензодатчиков, выполните следующие действия:
1. Выберите совместимый измерительный прибор, поддерживающий шестипроводные конфигурации.
2. Убедитесь в правильности подключения проводов, сопоставив каждый провод с соответствующей клеммой.
3. Удалите все перемычки между клеммами возбуждения и измерения на измерительном приборе.
4. Откалибруйте систему для учета механизма обратной связи по проводу.
Хотя sen-провода предлагают значительные преимущества, есть некоторые проблемы, которые следует учитывать:
1. Повышенная сложность проводки и настройки.
2. Более высокая стоимость по сравнению со стандартными четырехпроводными тензодатчиками.
3. Возможны ошибки, если они не реализованы или не откалиброваны должным образом.
Крайне важно сопоставить эти факторы с улучшенной точностью и надежностью при принятии решения о том, следует ли использовать тензодатчики с сенсорными проводами.
Чтобы проиллюстрировать практическое применение сен-проводов, давайте рассмотрим пример крупномасштабной промышленной системы взвешивания:
Производственному предприятию необходимы точные измерения веса сырья, хранящегося в открытых силосах. Тензодатчики расположены у основания каждого силоса, а кабели длиной около 50 метров доходят до диспетчерской. Колебания температуры днем и ночью влияют на сопротивление кабеля.
Внедряя тензодатчики с сен-проводами, завод достигает:
1. Стабильная точность, несмотря на длинные кабели.
2. Компенсация температурных колебаний напряжения.
3. Повышенная общая надежность измерений веса.
Этот случай демонстрирует, как сен-провода могут значительно повысить производительность систем тензодатчиков в сложных промышленных условиях.
По мере развития технологий мы можем ожидать дальнейшего улучшения конструкции и функциональности датчиков веса. Некоторые потенциальные разработки включают в себя:
1. Интеграция методов цифровой компенсации.
2. Технология беспроводного датчика для упрощения установки.
3. Интеллектуальные тензодатчики со встроенной температурной компенсацией.
Эти достижения могут еще больше повысить точность и простоту использования систем датчиков веса, потенциально снижая потребность в традиционных датчиках в некоторых приложениях.
Провода Sen играют решающую роль в повышении точности и надежности измерений датчиков веса, особенно в сложных условиях или приложениях, требующих высокой точности. Компенсируя падение напряжения и факторы окружающей среды, провода sen гарантируют, что тензодатчики обеспечивают последовательные и точные измерения силы.
Хотя это и не обязательно для всех приложений, использование датчиков может значительно улучшить производительность систем взвешивания и измерения силы в промышленных условиях. Поскольку технологии продолжают развиваться, мы можем ожидать дальнейшего совершенствования конструкции датчиков веса, что потенциально обеспечит еще большую точность и простоту использования в будущем.
Понимание функций и преимуществ проводов sen позволяет инженерам и проектировщикам систем принимать обоснованные решения при выборе и внедрении датчиков нагрузки для их конкретных приложений. Тщательно учитывая требования каждого проекта и преимущества, предлагаемые проводами sen, профессионалы могут обеспечить оптимальную производительность и надежность своих систем измерения силы.
Основное назначение проводов sen в тензодатчике — компенсировать падение напряжения в линиях возбуждения, особенно при длинных кабелях или в средах с колебаниями температуры. Они обеспечивают механизм обратной связи, который позволяет измерительному прибору адаптироваться к этим изменениям напряжения, обеспечивая более точные измерения силы.
Провода Sen повышают точность измерений, отслеживая фактическое напряжение на тензодатчике и передавая эту информацию обратно в измерительный прибор. Это позволяет системе компенсировать любые падения напряжения в линиях возбуждения, гарантируя, что тензодатчик получает правильное напряжение возбуждения и производит более точные измерения силы.
Вам следует рассмотреть возможность использования тензодатчика с сенсорными проводами в следующих сценариях:
- При работе с длинными кабелями (обычно более 20 метров или 65 футов)
- В приложениях, требующих высокой точности измерений.
- В средах со значительными колебаниями температуры.
- В системах, где поддержание постоянного напряжения возбуждения имеет решающее значение.
Нет, провода sen не обязательны для всех применений весоизмерительных датчиков. Они наиболее полезны в ситуациях, когда требуется высокая точность или при работе с длинными кабелями и меняющимися условиями окружающей среды. Для многих стандартных приложений с более короткими кабелями и стабильной средой могут быть достаточны традиционные четырехпроводные тензодатчики.
Чтобы правильно подключить провода sen в системе тензодатчиков:
1. Убедитесь, что ваш измерительный прибор поддерживает шестипроводные конфигурации.
2. Подключите каждый провод к соответствующей клемме на приборе.
3. Удалите все перемычки между клеммами возбуждения и измерения на измерительном приборе.
4. Подключите провод sen (+) к положительной сенсорной клемме, а провод sen (-) к отрицательной сенсорной клемме.
5. Откалибруйте систему для учета механизма обратной связи по проводу.
