Датчики крутящего момента играют решающую роль в различных приложениях, от автомобилестроения до промышленного оборудования. Однако возникновение проблем со схемой усилителя датчика крутящего момента может расстроить и потенциально разрушить весь ваш проект. Это подробное руководство расскажет вам о распространенных проблемах, шагах по устранению неполадок и решениях, которые помогут вам преодолеть проблемы, связанные со схемами усилителя датчика крутящего момента.

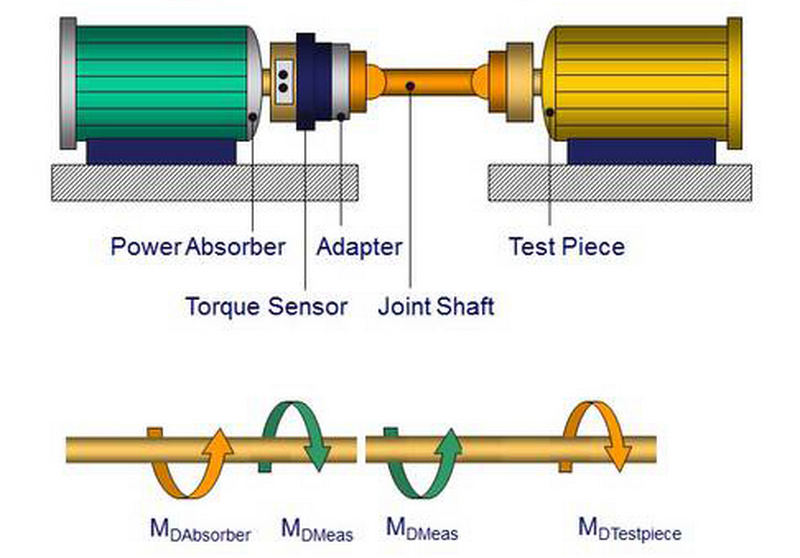

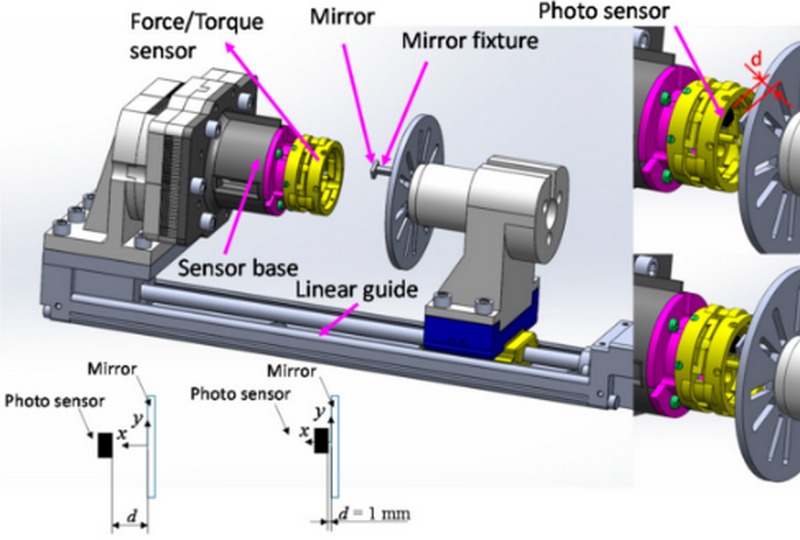

Прежде чем приступить к устранению неполадок, важно понять, как работают датчики крутящего момента. Датчики крутящего момента измеряют силу скручивания, приложенную к объекту, обычно к вращающемуся валу. Они используют тензодатчики, расположенные в конфигурации моста Уитстона, для обнаружения мельчайших деформаций материала, вызванных приложенным крутящим моментом.
Выходной сигнал датчика крутящего момента обычно очень мал, часто в диапазоне милливольт. Здесь в игру вступает схема усилителя. Усилитель повышает сигнал до уровня, более пригодного для использования в системах сбора данных или схемах управления.
При работе со схемами усилителей датчика крутящего момента может возникнуть несколько проблем:
1. Недостаточное усиление
2. Шумовые помехи
3. Ошибки смещения
4. Нелинейность
5. Температурный дрейф
6. Проблемы с электропитанием
7. Неправильное заземление
Давайте подробно рассмотрим эти проблемы и обсудим возможные решения.
Одной из наиболее распространенных проблем в цепи усилителя датчика крутящего момента является недостаточное усиление. Если вы не получаете достаточно сильный выходной сигнал, ваши измерения могут быть неточными или непригодными для использования.

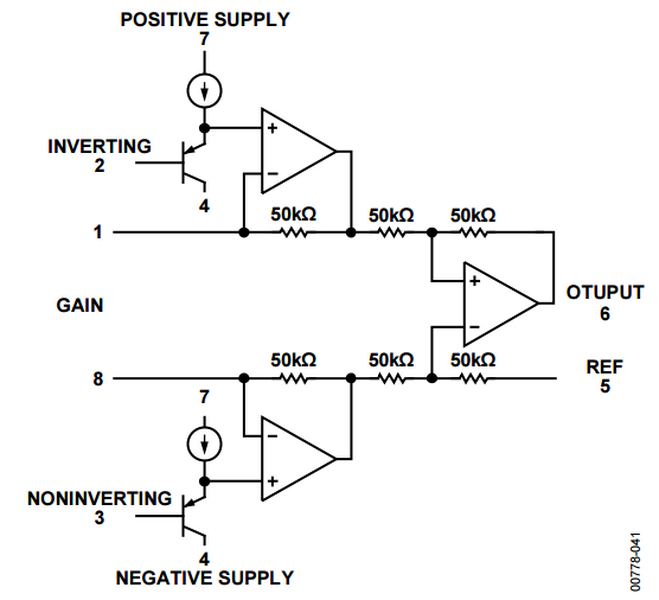

Решение: проверьте настройки усиления вашего усилителя. Возможно, вам придется отрегулировать коэффициент усиления, чтобы он соответствовал диапазону выходного сигнала вашего датчика крутящего момента входному диапазону вашей системы сбора данных. Рассмотрите возможность использования инструментального усилителя с регулируемым коэффициентом усиления для большей гибкости.
Электромагнитные помехи (EMI) и радиочастотные помехи (RFI) могут внести шум в цепь датчика крутящего момента, что приведет к неточным показаниям.
Решение: Внедрить надлежащие методы экранирования. Используйте экранированные кабели и обеспечьте правильное заземление. Рассмотрите возможность добавления в вашу схему фильтров нижних частот, чтобы уменьшить высокочастотный шум.
Ошибки смещения возникают, когда выход вашего усилителя не равен нулю при отсутствии крутящего момента. Это может привести к неточным измерениям, особенно при низких значениях крутящего момента.
Решение: Внедрить методы обнуления смещения. Многие инструментальные усилители имеют встроенные выводы смещения нуля. Альтернативно вы можете использовать программную калибровку для устранения смещения в цифровом виде.
Если ваши измерения крутящего момента не пропорциональны приложенному крутящему моменту во всем диапазоне, возможно, вы имеете дело с проблемами нелинейности в схеме усилителя.
Решение: выберите высококачественный усилитель с хорошими характеристиками линейности. В тяжелых случаях рассмотрите возможность реализации методов линеаризации в программном обеспечении или использования справочной таблицы для коррекции.
Изменения температуры могут повлиять на работу как датчика крутящего момента, так и схемы усилителя, что приведет к отклонению результатов измерений.
Решение: использовать усилители и датчики с температурной компенсацией. Внедрите в свою систему мониторинг и компенсацию температуры. Рассмотрите возможность использования усилителей, стабилизированных прерывателем, для повышения температурной стабильности.
Нестабильные или шумные источники питания могут привести к ошибкам в схеме усилителя датчика крутящего момента.
Решение: используйте чистые, регулируемые источники питания. Обеспечьте правильную развязку источника питания с помощью конденсаторов, расположенных рядом с усилителем. Рассмотрите возможность использования отдельных аналоговых и цифровых источников питания, чтобы уменьшить шумовую связь.
Неправильное заземление может привести к образованию контуров заземления и повышенному шуму в цепи датчика крутящего момента.
Решение: Внедрить схему заземления звездой. Разделяйте аналоговые и цифровые заземления и соединяйте их в одной точке. Используйте на печатной плате толстые заземляющие пластины с низким сопротивлением.
Если после устранения распространенных проблем проблемы с цепью усилителя датчика крутящего момента по-прежнему возникают, рассмотрите следующие расширенные методы устранения неполадок:
1. Используйте осциллограф, чтобы визуализировать сигнал на разных этапах схемы.
2. Выполните анализ частотной характеристики, чтобы выявить ограничения полосы пропускания.
3. Проведите анализ шума, чтобы определить источники помех.
4. Используйте программное обеспечение для моделирования, такое как SPICE, для моделирования и анализа поведения вашей схемы.
Давайте рассмотрим реальный пример устранения проблемы с цепью усилителя датчика крутящего момента:
Инженер-автомобильщик разрабатывал новую систему рулевого управления с электроусилителем и столкнулся с проблемами с показаниями датчика крутящего момента. Измерения были противоречивыми и плохо коррелировали с приложенным крутящим моментом.
После расследования инженер обнаружил несколько проблем:
1. Коэффициент усиления усилителя был установлен слишком низким, что привело к плохому разрешению.
2. Из-за неправильного экранирования наблюдался значительный шум.
3. Температурный дрейф влиял на измерения во время длительной эксплуатации.
Для решения этих проблем инженер:
1. Увеличен коэффициент усиления усилителя и реализован автоматический диапазон для улучшения разрешения во всем диапазоне крутящего момента.
2. Добавлено надлежащее экранирование и реализована дифференциальная передача сигналов для снижения шума.
3. Встроен датчик температуры и реализована программная компенсация температурного дрейфа.
Эти изменения привели к значительному улучшению точности и последовательности измерения крутящего момента.
Чтобы избежать проблем со схемой усилителя датчика крутящего момента, следуйте следующим рекомендациям:
1. Выбирайте высококачественные компоненты, подходящие для вашего применения.
2. Внедрить правильные методы компоновки печатной платы, включая заземляющие слои и изоляцию сигналов.
3. Используйте экранирование и дифференциальную сигнализацию для приложений, чувствительных к шуму.
4. Внедрить процедуры калибровки для учета ошибок смещения и усиления.
5. При проектировании учитывайте факторы окружающей среды, такие как температура и вибрация.
6. Используйте инструменты моделирования для проверки проекта схемы перед реализацией.
По мере развития технологий мы можем ожидать улучшения схем усилителей датчиков крутящего момента:
1. Интеграция цифровой обработки сигналов (DSP) для расширенной фильтрации и компенсации.
2. Расширение использования беспроводных технологий для передачи данных.
3. Разработка самокалибровающихся и самодиагностируемых усилительных систем.
4. Миниатюризация схем для использования в приложениях с ограниченным пространством.
5. Внедрение искусственного интеллекта и машинного обучения для профилактического обслуживания и обнаружения неисправностей.
Решение проблем в схемах усилителя датчика крутящего момента может быть сложной задачей, но при систематическом подходе и понимании общих проблем большинство проблем можно решить. Не забудьте начать с основ: проверьте соединения, проверьте источники питания и обеспечьте правильное заземление. Затем, если необходимо, переходите к более продвинутым методам устранения неполадок.
Следуя лучшим практикам проектирования схем и оставаясь в курсе новейших технологий, вы можете свести к минимуму проблемы и создать надежные и точные системы измерения крутящего момента. Независимо от того, работаете ли вы над автомобильными приложениями, промышленным оборудованием или передовой робототехникой, освоение тонкостей схем усилителей датчиков крутящего момента будет иметь неоценимое значение в вашем инженерном пути.
1. Электромагнитные помехи (EMI) от находящихся рядом электронных устройств.
2. Контуры заземления из-за неправильной техники заземления.
3. Пульсации и шум источника питания.
4. Емкостная и индуктивная связь между сигнальными линиями.
5. Тепловой шум в резисторах и других компонентах.
Чтобы смягчить эти проблемы, используйте надлежащее экранирование, внедрите дифференциальную сигнализацию, используйте малошумящие компоненты и следуйте передовым методам разводки печатных плат.
1. Используйте АЦП (аналогово-цифровой преобразователь) более высокого разрешения.
2. Увеличьте коэффициент усиления схемы усилителя.
3. Внедрить методы передискретизации и усреднения.
4. Используйте датчик крутящего момента с более высокой чувствительностью.
5. Уменьшите шум в вашей системе, чтобы улучшить соотношение сигнал/шум.
1. Входное сопротивление совместимо с вашим датчиком крутящего момента.
2. Достаточная полоса пропускания для регистрации динамических изменений крутящего момента.
3. Низкие шумовые характеристики.
4. Соответствующий диапазон усиления для вашего приложения.
5. Температурная стабильность и характеристики дрейфа
6. Требования к источнику питания
7. Тип выхода (напряжение, ток или цифровой), совместимый с вашей системой сбора данных.
1. Используйте калиброванный эталон крутящего момента или грузики с рычагом.
2. Примените известные крутящие моменты во всем диапазоне вашего датчика.
3. Запишите выходную мощность вашего усилителя для каждого приложенного крутящего момента.
4. Создайте калибровочную кривую или уравнение, связывающее приложенный крутящий момент с выходом усилителя.
5. Выполните калибровку в своем программном обеспечении для сбора данных или микроконтроллере.
Регулярно проводите повторную калибровку системы, чтобы учесть дрейф и старение компонентов.
1. Внедрить температурную компенсацию с помощью датчика температуры и справочной таблицы или алгоритма.
2. Используйте методы автоматического обнуления для устранения ошибок смещения.
3. Внедрить алгоритмы цифровой фильтрации для снижения шума.
4. Используйте несколько датчиков крутящего момента и методы объединения датчиков для дублирования и повышения точности.
5. Внедрить адаптивную регулировку усиления для оптимизации производительности в широком диапазоне крутящего момента.
