Датчики крутящего момента играют решающую роль в различных механических системах, предоставляя важные данные о силе вращения. Эти устройства являются неотъемлемой частью обеспечения оптимальной производительности, безопасности и эффективности во многих приложениях в различных отраслях. Понимание расположения датчиков крутящего момента является ключом к пониманию их функции и важности. В этой статье рассматриваются различные варианты размещения датчики крутящего момента, их принципы работы и их значение в различных контекстах.
В автомобильной промышленности датчики крутящего момента используются в нескольких ключевых областях:
1. Система рулевого управления. Одним из наиболее распространенных мест расположения датчика крутящего момента в транспортных средствах является система рулевого управления с электроусилителем (EPS). Здесь датчик обычно расположен на рулевой колонке, сразу за рулевым колесом. Такое расположение позволяет ему измерять крутящий момент, приложенный водителем к рулевому колесу, что позволяет системе EPS оказать соответствующую помощь.
2. Трансмиссия. Датчики крутящего момента часто располагаются в трансмиссии автомобиля, особенно в системе трансмиссии. Их можно найти на входном и выходном валах трансмиссии, что помогает оптимизировать переключение передач и повысить общую эффективность трансмиссии.
3. Двигатель. Некоторые современные системы управления двигателем включают в себя датчики крутящего момента на коленчатом или распределительном валу для контроля работы двигателя и обеспечения точного впрыска топлива и момента зажигания.
В промышленных условиях датчики крутящего момента располагаются в различных местах в зависимости от конкретного применения:
1. Валы двигателей. Датчики крутящего момента часто устанавливаются на валах двигателей для измерения выходного крутящего момента электродвигателей. Такое размещение имеет решающее значение для мониторинга производительности и эффективности двигателя.
2. Конвейерные системы. В конвейерных лентах и погрузочно-разгрузочном оборудовании датчики крутящего момента могут быть расположены на приводных валах, чтобы обеспечить оптимальную работу и предотвратить перегрузку.
3. Роботизированные манипуляторы. Датчики крутящего момента в робототехнических приложениях часто размещаются в суставах роботизированных манипуляторов, что обеспечивает точный контроль и обратную связь по усилию.
В аэрокосмической отрасли датчики крутящего момента стратегически размещаются в нескольких критических областях:
1. Валы турбин. В авиационных двигателях датчики крутящего момента расположены на валах турбины для контроля производительности двигателя и обеспечения безопасной работы.
2. Поверхности управления. Некоторые современные самолеты включают датчики крутящего момента в приводы, управляющие закрылками, элеронами и другими поверхностями управления, чтобы обеспечить обратную связь о силах, действующих на эти компоненты.
Чтобы понять важность расположения датчика крутящего момента, важно понять, как работают эти устройства. Датчики крутящего момента обычно работают на основе одного из двух принципов:
1. Технология тензодатчиков. В этом методе используются тензорезисторы, прикрепленные к валу или элементу конструкции. При приложении крутящего момента вал слегка деформируется, в результате чего тензорезисторы меняют свое электрическое сопротивление. Это изменение измеряется и преобразуется в значение крутящего момента.
2. Принцип магнитоупругости. Некоторые датчики крутящего момента используют магнитные свойства, которые изменяются под нагрузкой. При приложении крутящего момента магнитные характеристики материала вала изменяются, что обнаруживается и измеряется датчиком.
Расположение датчика крутящего момента имеет решающее значение по нескольким причинам:
1. Точность: размещение датчика как можно ближе к точке, где необходимо измерить крутящий момент, обеспечивает наиболее точные показания.
2. Минимизация помех. Правильное размещение помогает уменьшить помехи от других механических компонентов или источников электромагнитного излучения.
3. Защита окружающей среды. Место установки должно защищать датчик от чрезмерного нагрева, вибрации и других агрессивных факторов окружающей среды, которые могут повлиять на его производительность или срок службы.
4. Простота обслуживания. Доступность для обслуживания и калибровки является важным фактором при размещении датчика.

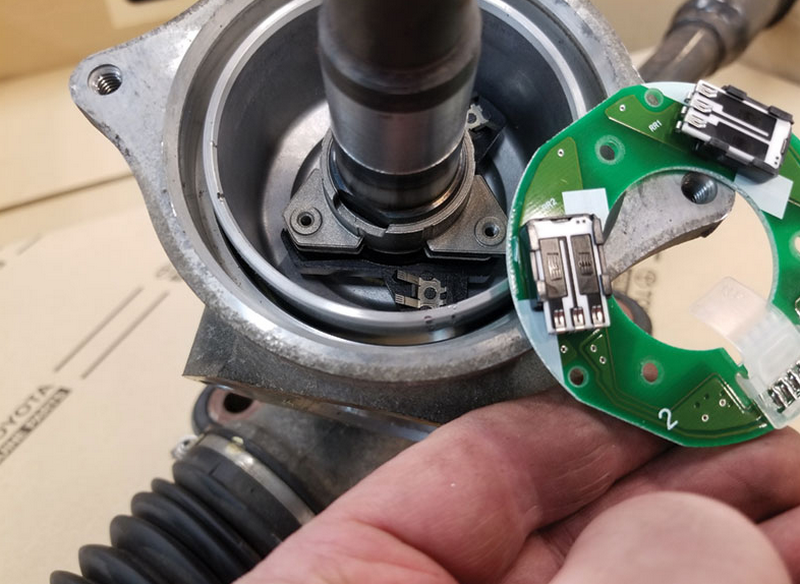

В системах рулевого управления с электроусилителем датчик крутящего момента обычно расположен в основании рулевой колонки. Это положение позволяет напрямую измерять входной крутящий момент водителя. Датчик состоит из двух частей: торсиона и датчика положения. При повороте руля водителем торсион слегка прокручивается, и этот поворот измеряется датчиком положения.
В ветряных турбинах датчики крутящего момента часто располагаются на главном валу, соединяющем ротор с редуктором. Такое размещение позволяет контролировать крутящий момент, создаваемый силой ветра на лопастях турбины, что имеет решающее значение для оптимизации выработки электроэнергии и предотвращения повреждений от чрезмерных нагрузок.
Датчики крутящего момента в морских системах обычно устанавливаются на гребном валу. Это место позволяет измерить фактический крутящий момент, передаваемый на гребной винт, что важно для мониторинга производительности двигателя, топливной эффективности и общей эксплуатации судна.
Размещение датчиков крутящего момента в оптимальных местах иногда может оказаться сложной задачей из-за различных факторов:
1. Ограниченность пространства. В компактном оборудовании или транспортных средствах найти достаточно места для установки датчика может быть сложно.
2. Суровые условия. Некоторые приложения требуют размещения датчиков в местах, подверженных воздействию экстремальных температур, вибраций или агрессивных веществ.
3. Динамические системы. В быстро вращающихся или колеблющихся системах передача данных от датчика к стационарной электронике может быть сложной.
4. Помехи. Электромагнитные помехи от близлежащих компонентов могут повлиять на точность датчика, что требует тщательного размещения и экранирования.
По мере развития технологий появляются новые тенденции в конструкции и размещении датчиков крутящего момента:
1. Миниатюризация. Разрабатываются датчики меньшего размера, позволяющие размещать их в ранее недоступных местах.
2. Беспроводная технология. Некоторые современные датчики крутящего момента используют беспроводную передачу данных, что обеспечивает большую гибкость при размещении.
3. Интегрированные системы. Существует тенденция к интеграции датчиков крутящего момента непосредственно в такие компоненты, как подшипники или муфты, что упрощает конструкцию и повышает точность.
4. Многоосные датчики. Разрабатываются усовершенствованные датчики, способные измерять крутящий момент по нескольким осям, что потенциально сокращает количество датчиков, необходимых в сложных системах.
Крупный производитель автомобилей внедрил датчики крутящего момента в свои системы трансмиссии для оптимизации переключения передач. Разместив датчики как на входном, так и на выходном валах трансмиссии, они смогли точно измерить передачу крутящего момента через коробку передач. Эти данные позволили в режиме реального времени корректировать момент переключения передач и давление, что привело к повышению топливной эффективности и более плавному вождению.
Оператор ветряной электростанции установил датчики крутящего момента на главных валах своих турбин. Такое размещение позволило осуществлять непрерывный мониторинг крутящих нагрузок, испытываемых турбинами при различных ветровых условиях. Собранные данные помогли провести профилактическое обслуживание, оптимизировать шаг лопастей для максимальной выработки электроэнергии и предотвратить повреждения от чрезмерных нагрузок во время сильного ветра.
При разработке авиационных двигателей датчики крутящего момента размещались на валах турбин для точного измерения выходной мощности. Это точное измерение имело решающее значение для проверки моделей производительности двигателя и обеспечения соответствия правилам безопасности. Сложные условия требовали специально разработанных датчиков, способных выдерживать высокие температуры и скорости вращения.
Будущее технологии и размещения датчиков крутящего момента выглядит многообещающим, и на горизонте есть несколько интересных разработок:
1. Интеграция искусственного интеллекта. Искусственный интеллект можно использовать для оптимизации размещения датчиков в сложных системах, прогнозируя лучшие местоположения на основе данных моделирования.
2. Самокалибрующиеся датчики. Разработка датчиков крутящего момента, способных выполнять самокалибровку, может снизить потребность в техническом обслуживании и повысить долгосрочную точность.
3. Сбор энергии. Датчики будущего смогут питаться за счет механической энергии систем, которые они контролируют, устраняя необходимость во внешних источниках питания.
4. Квантовое зондирование. Исследования в области технологий квантового зондирования могут привести к сверхчувствительным измерениям крутящего момента, что потенциально совершит революцию в конструкции и размещении датчиков.
Расположение датчиков крутящего момента является решающим фактором их эффективности и общей производительности систем, которые они контролируют. От автомобильных рулевых колонок до валов ветряных турбин — эти устройства играют жизненно важную роль в обеспечении эффективности, безопасности и оптимальной работы в широком спектре применений. По мере развития технологий мы можем ожидать появления еще более инновационных подходов к проектированию и размещению датчиков крутящего момента, что еще больше расширит наши возможности измерения и контроля вращательных сил во все более сложных механических системах.
Расположение датчика крутящего момента существенно влияет на его точность. В идеале датчик следует размещать как можно ближе к точке, где необходимо измерить крутящий момент. Такая близость сводит к минимуму влияние механических потерь и помех со стороны других компонентов. Например, в трансмиссии размещение датчика непосредственно на измеряемом валу обеспечит более точные результаты, чем размещение его дальше, где на показания могут повлиять другие факторы. Кроме того, расположение датчика следует выбирать таким образом, чтобы избежать зон с высокой вибрацией или экстремальными температурами, которые могут повлиять на производительность и долговечность датчика.
Да, датчики крутящего момента часто можно установить на существующее оборудование, но в зависимости от применения этот процесс может оказаться сложным. Модернизация обычно включает в себя:
1. Определение подходящего места для датчика
2. Изменение существующей конструкции для размещения датчика.
3. Обеспечение правильного выравнивания и соединения.
4. Интеграция выходного сигнала датчика с существующими системами управления.
В некоторых случаях для модернизации можно использовать неинвазивные датчики крутящего момента, которые закрепляются на существующих валах, что сводит к минимуму необходимость обширных модификаций. Однако для достижения оптимальной производительности зачастую лучше с самого начала проектировать оборудование с учетом определения крутящего момента.
Факторы окружающей среды играют решающую роль в определении оптимального места для датчика крутящего момента. Ключевые соображения включают в себя:
- Температура: сильная жара или холод могут повлиять на точность и долговечность датчика. По возможности датчики следует размещать вдали от источников тепла.
- Вибрация: чрезмерная вибрация может привести к смещению или повреждению датчика. Предпочтительны места с минимальной вибрацией.
- Влага и загрязнения. В средах с высокой влажностью, водяными брызгами или частицами в воздухе датчики необходимо размещать в защищенных зонах или оборудовать соответствующими уплотнениями.
- Электромагнитные помехи: датчики следует располагать вдали от сильных электромагнитных полей, чтобы предотвратить искажение сигнала.
Выбор места, которое уравновешивает эти факторы и при этом обеспечивает точные измерения, имеет решающее значение для оптимальной работы датчика.
Размещение датчиков крутящего момента в высокоскоростных вращающихся системах сопряжено с рядом проблем:
1. Передача данных. Передача данных от быстро вращающегося датчика к стационарной электронике может быть затруднена. Часто используются контактные кольца или методы беспроводной передачи.
2. Центробежные силы. Высокие скорости вращения создают сильные центробежные силы, которые могут повлиять на точность датчика и структурную целостность.
3. Динамическая балансировка. Добавление датчика в высокоскоростную вращающуюся систему может нарушить ее баланс, что потребует тщательного проектирования и установки.
4. Выделение тепла. Трение в высокоскоростных системах может выделять значительное количество тепла, что необходимо учитывать при размещении и выборе датчика.
5. Соображения безопасности. В случае отказа датчика крайне важно обеспечить безопасность системы на высоких скоростях.
Решение этих проблем часто требует специальной конструкции датчиков и тщательной интеграции с вращающейся системой.
Пульсации крутящего момента, периодическое изменение выходного крутящего момента двигателя, являются важным фактором при проектировании и управлении электродвигателями. Это влияет на размещение датчика несколькими способами:
1. Место измерения: для точного определения пульсаций крутящего момента датчики следует размещать как можно ближе к валу двигателя, чтобы свести к минимуму демпфирующее воздействие трансмиссии.
2. Частота выборки. Расположение датчика должно обеспечивать достаточно высокую частоту выборки, чтобы уловить частоту пульсаций крутящего момента, которая может быть довольно высокой в некоторых конструкциях двигателей.
3. Механическая фильтрация. В некоторых случаях размещение датчика дальше в трансмиссии может помочь отфильтровать высокочастотные пульсации крутящего момента, что может быть желательным или нежелательным в зависимости от применения.
4. Расположение нескольких датчиков. В продвинутых системах несколько датчиков, размещенных в разных точках трансмиссии, могут обеспечить более полную картину передачи крутящего момента и пульсационных эффектов.
Понимание и учет пульсаций крутящего момента имеет решающее значение в приложениях, требующих точного управления двигателем, например, в промышленной робототехнике или силовых агрегатах электромобилей.
