Тензодатчики являются важными компонентами конструкции датчиков веса, играя решающую роль в точном измерении силы и веса в различных отраслях промышленности. Точное размещение этих датчиков имеет решающее значение для оптимальной производительности и надежности тензодатчики. В этой статье будут рассмотрены тонкости размещения тензодатчиков, изучены факторы, влияющие на их расположение, а также лучшие практики для различных конфигураций датчиков силы.

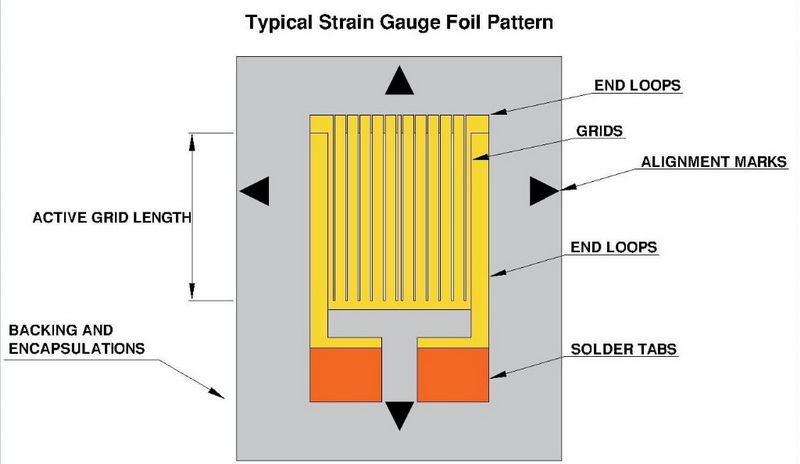

Тензодатчики — это датчики, которые измеряют деформацию объекта под нагрузкой. Они состоят из тонкой металлической фольги, прикрепленной к гибкой основе. Когда объект, к которому прикреплен датчик, испытывает напряжение, фольга деформируется, вызывая изменение его электрического сопротивления. Это изменение пропорционально напряжению, испытываемому объектом.
Тензодатчики — это преобразователи, которые преобразуют механическую силу в электрический сигнал. Обычно они используют тензорезисторы, расположенные в определенной конфигурации для измерения деформации, вызванной приложенной силой. Наиболее распространенной схемой является мостовая схема Уитстона, которая позволяет точно измерять небольшие изменения сопротивления.
Материал корпуса тензодатчика существенно влияет на размещение тензодатчика. Различные материалы, такие как сталь или алюминий, имеют разные упругие свойства и характер распределения напряжений. Инженеры должны учитывать эти характеристики при определении оптимального расположения тензорезисторов.
Форма и конструкция тензодатчика играют решающую роль при размещении тензодатчика. К распространенным геометрическим формам датчиков нагрузки относятся:
- Тензодатчики балки
- Тензодатчики S-типа
- Канистровые тензодатчики
- Блинные тензодатчики
Для каждого типа требуется определенное расположение тензодатчиков, чтобы фиксировать наиболее значительную деформацию и обеспечивать точные измерения.
Направление приложенной силы влияет на то, где следует разместить тензорезисторы. В большинстве случаев датчики располагают для измерения главных деформаций, возникающих вдоль оси приложенной силы и перпендикулярно ей.
Колебания температуры могут повлиять на точность весоизмерительных датчиков. Правильное размещение тензорезисторов может помочь компенсировать эти тепловые эффекты. Это часто предполагает использование нескольких датчиков в мостовой конфигурации для компенсации температурных деформаций.
Балочные тензодатчики являются одним из наиболее распространенных типов, используемых в приложениях для взвешивания. Для этих датчиков силы тензодатчики обычно размещаются в следующих местах:
1. Верхняя поверхность: на верхней поверхности расположены два датчика, совмещенные с продольной осью балки.
2. Нижняя поверхность: два датчика расположены на нижней поверхности, прямо напротив верхних датчиков.
Такое расположение образует полную мостовую схему Уитстона, максимизируя чувствительность и обеспечивая температурную компенсацию.

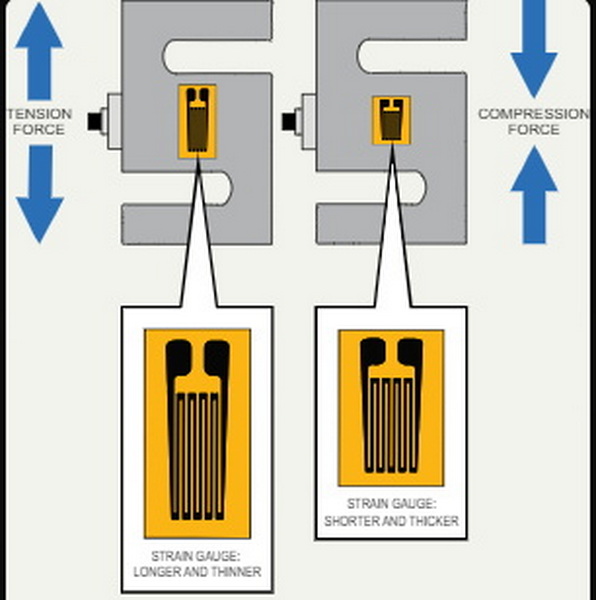

Тензодатчики S-типа, названные в честь своей S-образной конструкции, требуют другого подхода к размещению тензодатчиков:
1. Верхняя точка изгиба: на внешней поверхности верхней точки изгиба расположены два датчика.
2. Нижняя точка изгиба: на внутренней поверхности нижней точки изгиба расположены два манометра.
Такая конфигурация позволяет тензодатчику точно измерять силы растяжения и сжатия.

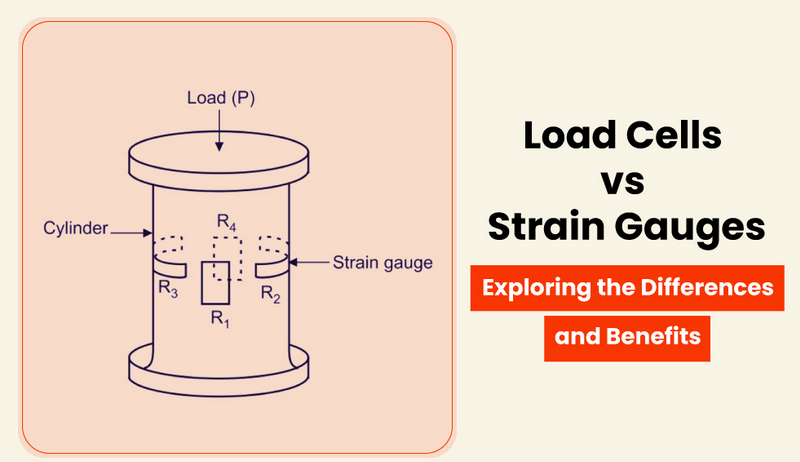

Тензодатчики контейнера, также известные как датчики сжатия, обычно имеют тензодатчики, расположенные в следующих местах:
1. Вертикальная ось. Несколько датчиков расположены вдоль вертикальной оси цилиндра.
2. Окружность: дополнительные датчики размещаются по окружности цилиндра.
Такое расположение позволяет точно измерять сжимающие силы, сводя к минимуму влияние смещенной от центра нагрузки.

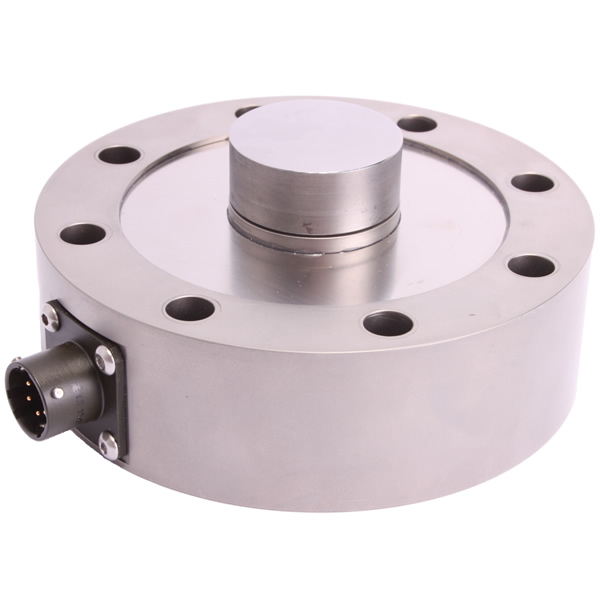

Тензодатчики типа «плинка», характеризующиеся своей низкопрофильной конструкцией, требуют тщательного размещения тензодатчиков:
1. Центральная диафрагма. Манометры размещаются на тонкой гибкой диафрагме в центре тензодатчика.
2. Радиальная и тангенциальная ориентация. Датчики расположены как в радиальном, так и в тангенциальном направлениях для регистрации сложных структур деформации.
Такая конфигурация позволяет весоизмерительным датчикам типа «блинка» точно измерять силы, сохраняя при этом компактный форм-фактор.
Анализ методом конечных элементов — это мощный инструмент, используемый инженерами для оптимизации размещения тензорезисторов. Моделирование FEA позволяет прогнозировать распределение напряжений и деформаций внутри датчика нагрузки при различных условиях нагрузки, что позволяет точно позиционировать датчики в областях максимальной деформации.
В приложениях, требующих измерения сил в нескольких направлениях, например, в робототехнике или аэрокосмической отрасли, используются многоосные тензодатчики. Эти сложные устройства требуют сложных тензодатчиков:
1. Ортогональные плоскости. Датчики размещаются в нескольких ортогональных плоскостях для регистрации сил и моментов в разных осях.
2. Конфигурации розеток: группы датчиков расположены в виде розеток для измерения деформаций сдвига и скручивающих сил.
Поскольку тензодатчики становятся меньше для использования в компактных устройствах, размещение тензодатчиков становится все более сложной задачей. Инженеры используют такие методы, как:
1. Микрообработка: методы прецизионного производства для создания миниатюрных, чувствительных к деформации структур.
2. Нанесение тонких пленок: нанесение чувствительных к деформации материалов непосредственно на корпус датчика веса.
Эти передовые методы позволяют создавать высокочувствительные миниатюрные тензодатчики для применения в медицинских устройствах и микроэлектромеханических системах (МЭМС).
Правильная подготовка поверхности имеет решающее значение для оптимальной работы тензорезистора:
1. Тщательно очистите поверхность, чтобы удалить загрязнения.
2. Отшлифуйте поверхность, чтобы создать подходящую текстуру для склеивания.
3. Нанесите тонкий слой клейкой грунтовки, если это рекомендовано производителем манометра.
Процесс склеивания имеет решающее значение для обеспечения точной передачи деформации от тензодатчика к манометру:
1. Используйте высококачественные клеи, специально разработанные для тензодатчиков.
2. Применяйте равномерное давление во время процесса отверждения, чтобы обеспечить надлежащее соединение.
3. Дайте достаточно времени для отверждения, указанного производителем клея.
Правильная проводка и защита тензорезисторов необходимы для долгосрочной надежности:
1. Используйте гибкие провода с защитой от натяжения, чтобы предотвратить повреждение от вибрации или движения.
2. Нанесите защитные покрытия или герметики для защиты манометров от воздействия окружающей среды.
3. Внедрите надлежащие методы экранирования для минимизации электромагнитных помех.
После установки решающее значение имеют правильная калибровка и тестирование датчика веса:
1. Нулевой баланс: установите выходной сигнал ненагруженной ячейки на ноль.
2. Калибровка диапазона: примените известные нагрузки для проверки линейности и точности выходного сигнала ячейки.
3. Циклическое изменение температуры. Проверьте работоспособность весоизмерительного датчика в предполагаемом диапазоне рабочих температур.
Достижения в области беспроводных технологий приводят к разработке тензодатчиков, которые могут передавать данные без необходимости физической проводки. Это нововведение может упростить установку и обеспечить измерение деформации в ранее недоступных местах.
Появляются интеллектуальные тензодатчики, оснащенные встроенной диагностикой, способные обнаруживать такие проблемы, как перегрузка, дрейф или повреждение. Эти системы могут предупреждать операторов о потенциальных проблемах до того, как они приведут к ошибкам измерений или отказу оборудования.
Волоконно-оптическая технология адаптируется для измерения деформации, предлагая такие преимущества, как устойчивость к электромагнитным помехам и возможность измерять деформацию в нескольких точках вдоль одного волокна.
Правильное размещение тензорезисторов является решающим фактором при проектировании и работе датчиков веса. Понимая принципы измерения деформации, принимая во внимание конкретные требования различных типов датчиков силы и используя передовые методы и технологии, инженеры могут создавать высокоточные и надежные системы измерения силы. По мере развития технологий мы можем ожидать появления еще более инновационных подходов к размещению тензорезисторов и конструкции датчиков нагрузки, что еще больше повысит точность и возможности этих важных инструментов измерения.
Наиболее важным фактором при размещении тензодатчиков для датчиков веса является определение областей максимальной деформации. Именно в этих местах тензорезисторы будут наиболее чувствительны к приложенной силе, обеспечивая наиболее точные измерения. Такие факторы, как геометрия датчика силы, свойства материала и направление приложенной силы, влияют на то, где возникают области максимальной деформации.
Температура может существенно повлиять на характеристики тензодатчика, вызывая тепловое расширение или сжатие тензорезистора и материала тензодатчика. Это может привести к неточным измерениям, если не будет надлежащим образом компенсировано. Температурная компенсация обычно достигается за счет:
- Использование датчиков с самокомпенсацией температуры, предназначенных для конкретных материалов.
- Использование полной конфигурации моста Уитстона с датчиками, устроенными так, чтобы компенсировать температурные эффекты.
- Включение датчиков температуры и программных алгоритмов для корректировки показаний в зависимости от изменений температуры.
Использование нескольких тензодатчиков в тензодатчике дает несколько преимуществ:
- Повышенная чувствительность и точность измерений
- Лучшая температурная компенсация при использовании конфигурации моста Уитстона.
- Возможность измерения нескольких компонентов силы (например, в многоосных тензодатчиках)
- Улучшена линейность и уменьшен гистерезис на выходе тензодатчика.
- Повышенная надежность за счет резервирования, поскольку отказ одного датчика с меньшей вероятностью приведет к неработоспособности всего тензодатчика.
Частота повторной калибровки весоизмерительных датчиков зависит от нескольких факторов, в том числе:
- Применение и критичность измерений
- Условия окружающей среды (температура, влажность, вибрация)
- Частота использования и циклы загрузки
- Нормативные требования в определенных отраслях
В качестве общего руководства многие производители рекомендуют ежегодную повторную калибровку для большинства применений. Однако для некоторых высокоточных или критически важных приложений может потребоваться более частая калибровка, в то время как менее требовательные применения могут предусматривать более длительные интервалы. Очень важно составить график калибровки, основанный на конкретных потребностях вашего применения и любых соответствующих отраслевых стандартах и правилах.
Ключевые различия в размещении тензодатчиков для датчиков сжатия и растяжения:
Тензодатчики сжатия:
- Тензорезисторы обычно размещаются на внешней поверхности несущего элемента.
- Манометры часто располагаются таким образом, чтобы обеспечить максимальную чувствительность к сжимающим усилиям.
- Могут включать дополнительные датчики для компенсации смещения от центра нагрузки.
Тензодатчики растяжения:
- Тензорезисторы обычно размещают на внутренних поверхностях силовых элементов.
- Расположение манометров спроектировано так, чтобы быть наиболее чувствительным к растягивающим усилиям.
- Могут включать специальные функции для обеспечения правильного выравнивания приложенной силы.
В обоих случаях цель состоит в том, чтобы расположить датчики там, где они будут испытывать наибольшую нагрузку в ответ на измеряемую основную силу, при этом минимизируя чувствительность к нежелательным силам или моментам.
