Когда дело доходит до измерения веса или силы, тензодатчики являются важными компонентами в различных приложениях, от промышленных масштабов до проектов DIY. Если вы хотите приобрести модуль тензодатчиков, но не знаете, какой из них выбрать, это подробное руководство поможет вам сориентироваться в доступных вариантах, включая типы тензодатчиков, их характеристики и способы их интеграции в ваши проекты.
Тензодатчики — это преобразователи, которые преобразуют механическую силу в электрический сигнал. Они широко используются в системах взвешивания благодаря своей точности и надежности. Наиболее распространенным типом тензодатчика является тензодатчик, в котором используется принцип изменения сопротивления при деформации.

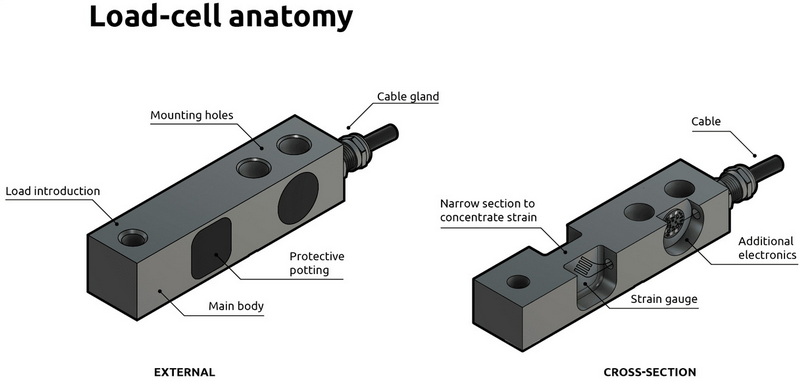

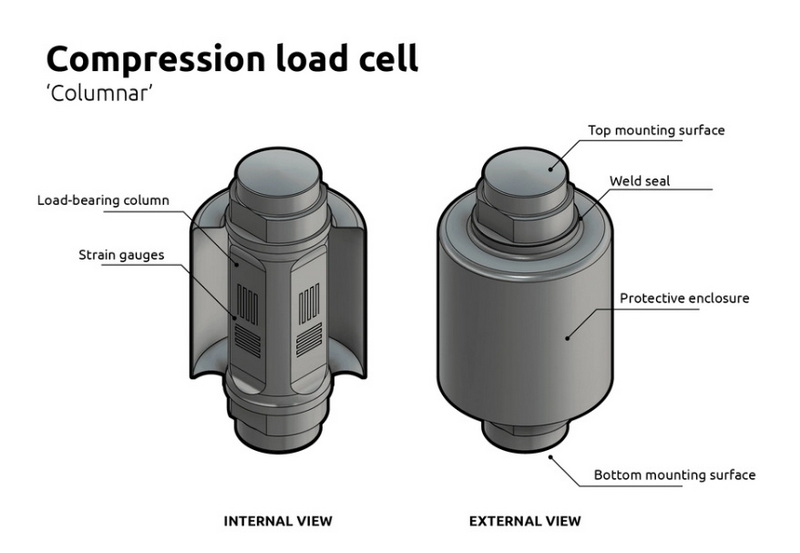

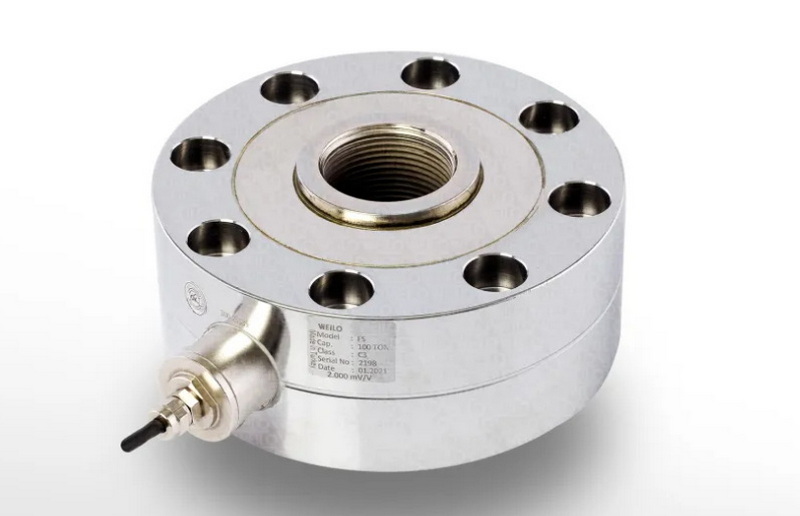

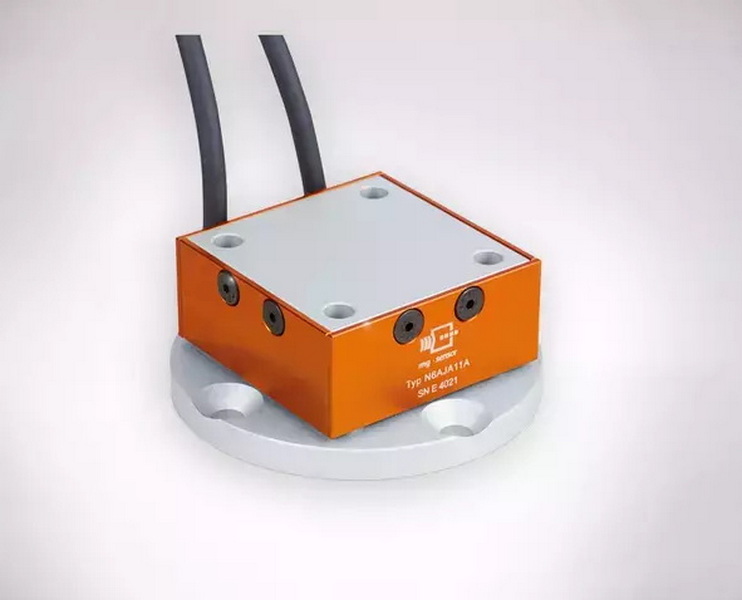

- Тензодатчики: они наиболее популярны благодаря своей универсальности и экономичности. Они состоят из металлического элемента с прикрепленными к нему тензодатчиками, измеряющими деформацию.
- Гидравлические тензодатчики: они используют гидравлическое давление для измерения веса. Они идеально подходят для тяжелых грузов, но могут быть более сложными и дорогими.
- Пневматические датчики силы: аналогичны гидравлическим датчикам, но используют давление воздуха. Они менее распространены в приложениях для взвешивания.
- Емкостные тензодатчики: они измеряют вес, определяя изменения емкости при помещении на них объекта.
При выборе модуля весоизмерительного датчика учитывайте следующие характеристики:
- Емкость: Определите максимальный вес, который может измерить тензодатчик. Обычная емкость варьируется от нескольких граммов до нескольких тонн.
- Чувствительность: показывает, насколько изменяется выходной сигнал при изменении веса. Более высокая чувствительность означает более точные измерения.
- Тип выходного сигнала: большинство датчиков веса выдают аналоговый сигнал (обычно в милливольтах), для обработки которого может потребоваться усиление.
- Температурный диапазон: убедитесь, что тензодатчик может эффективно работать в температурном диапазоне вашего проекта.
Вот некоторые популярные модули тензодатчиков, которые вы можете рассмотреть:
1. Усилитель тензодатчика HX711.
- Широко используемый модуль для взаимодействия с тензодатчиками.
- Обеспечивает простой способ получения измерений с высоким разрешением.
- Идеально подходит для проектов Arduino.
2. Grove — АЦП для тензодатчика (HX711)
- Разработан для простоты использования с разъемами Grove.
- Подходит для быстрой настройки без пайки.
3. SparkFun OpenScale
- Универсальная система весов, которую можно использовать с различными датчиками веса.
- Имеет встроенные функции калибровки и отображения.
SparkFun OpenScale
4. Комплект тензодатчиков (различной мощности)
- Доступны в различной емкости (например, 1 кг, 5 кг, 50 кг).
- В комплект входит необходимое оборудование для монтажа.
Принимая решение о том, какой модуль тензодатчика купить, учитывайте следующие факторы:
- Требования к применению: Определите, для чего вам нужен тензодатчик — будь то весы «сделай сам», промышленное применение или исследовательский проект.
- Простота интеграции: ищите модули, которые поставляются с библиотеками и примерами для простой интеграции с микроконтроллерами, такими как Arduino.
- Бюджет: определите свой бюджет, поскольку цены могут значительно различаться в зависимости от емкости и функций.
После того, как вы выбрали модуль тензодатчика, его настройка относительно проста. Вот базовое руководство по использованию HX711 с Arduino:
- Усилитель тензодатчика HX711
- Тензометрический датчик нагрузки
- Плата Arduino (например, Arduino Uno)
- Перемычки
- Макет (опционально)
Схема подключения
1. Подключите провода датчика веса к HX711 в соответствии с его характеристиками:
- Красный провод к E+
- Черный провод к E-
- Белый провод к А-
- Зеленый провод к А+
2. Подключите HX711 к Arduino:
- VCC до 5 В
- Земля к земле
- Вывод DT (данные) к цифровому выводу (например, D2)
- Вывод SCK (Clock) к другому цифровому выводу (например, D3)
Калибровка тензодатчика имеет решающее значение для точных измерений. Для калибровки:
1. Поместите на весы известный вес.
2. Отрегулируйте калибровочный коэффициент в коде до тех пор, пока показания не будут соответствовать известному весу.
Тензодатчики имеют разнообразное применение в различных отраслях:
- Промышленное взвешивание: используется в весах для отправки и получения товаров.
- Медицинские приборы: взвешивание пациентов или образцов в лабораториях.
- Автоматизированные системы: интеграция в машины для точного контроля таких процессов, как наполнение или упаковка.
Выбор правильного модуля тензодатчика зависит от ваших конкретных потребностей, включая мощность, чувствительность и простоту интеграции. Усилитель HX711 является отличным выбором для многих приложений благодаря совместимости с Arduino и другими микроконтроллерами. Понимая ваши требования и соблюдая правильные процедуры настройки и калибровки, вы сможете эффективно использовать датчики веса в своих проектах.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал, используемый для измерения веса или силы.
Чтобы откалибровать тензодатчик, поместите на него известный вес и отрегулируйте калибровочный коэффициент в своем коде, пока он не будет соответствовать фактическому весу.
Тензометрические тензодатчики измеряют деформацию посредством изменения сопротивления, а гидравлические тензодатчики используют давление жидкости для определения веса.
Да, многие тензодатчики можно легко подключить к Arduino с помощью таких модулей, как HX711.
При выборе модуля весоизмерительного датчика учитывайте емкость, чувствительность, тип выходного сигнала, температурный диапазон и бюджет.
