Модальные испытания — важнейший метод в инженерии, который помогает понять динамическое поведение конструкций. В этом методе часто используются модальные молотки, оснащенные пьезотензодатчиками для генерации и измерения импульсных сил. Интеграция пьезоэлектрической технологии повышает точность и эффективность этих испытаний. В этой статье рассматриваются причины использования пьезоэлектрических преобразователей. тензодатчики модальные молотки, их преимущества и применение в различных областях.

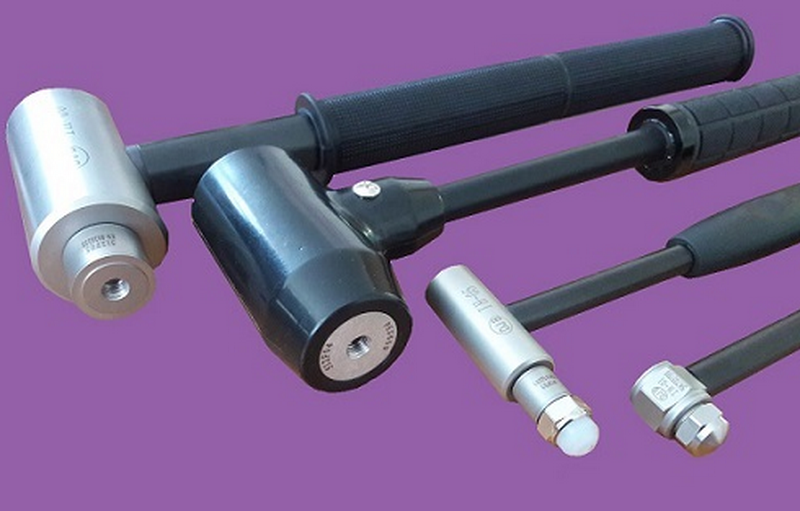

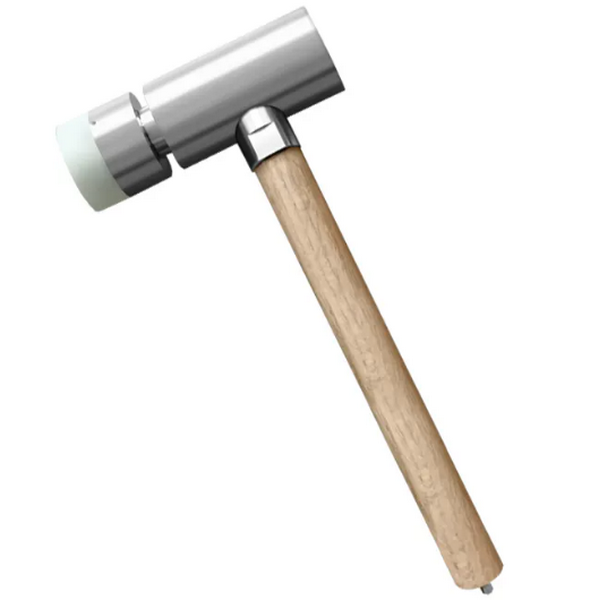

Модальные молотки — это специализированные инструменты, используемые для воздействия на конструкцию контролируемой ударной силы. Это воздействие генерирует вибрации, которые можно проанализировать для определения модальных свойств конструкции, таких как собственные частоты, коэффициенты демпфирования и формы колебаний.

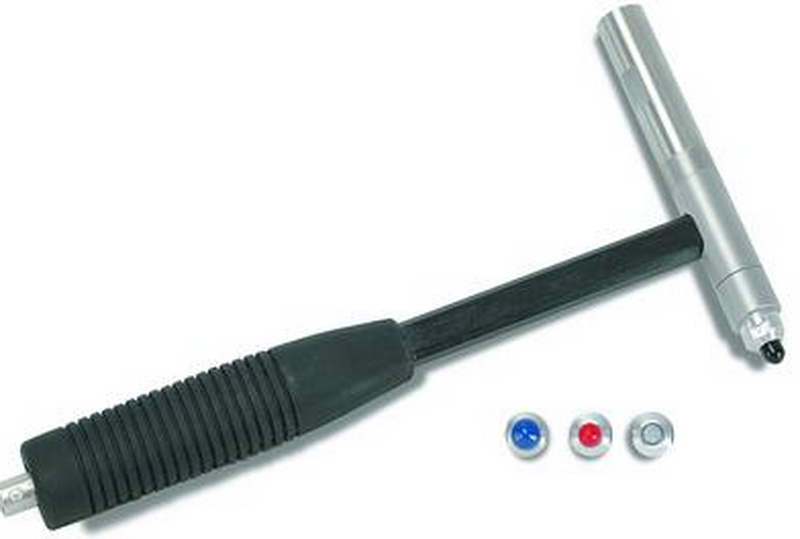

- Корпус молота: основная конструкция, в которой расположены внутренние компоненты.
- Ударный наконечник: часть, которая контактирует с испытуемым образцом.

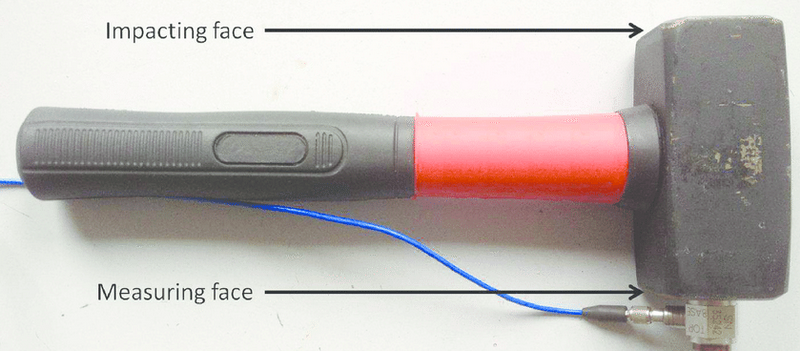

- Пьезотензодатчик: датчик, встроенный в молоток, который измеряет силу удара.
- Акселерометры: устройства, используемые для измерения реакции конструкции на приложенную силу.
Пьезотензодатчики необходимы для точного измерения динамических сил. Они действуют по принципу пьезоэлектричества, при котором определенные материалы генерируют электрический заряд в ответ на механическое воздействие.
- Высокая чувствительность: пьезотензодатчики могут обнаруживать мельчайшие изменения силы, что делает их идеальными для точных измерений при модальных испытаниях.
- Широкий частотный диапазон: они способны измерять силы в широком частотном спектре, что имеет решающее значение для регистрации динамического отклика конструкций.
- Компактный размер: небольшой форм-фактор позволяет легко интегрировать их в различные устройства без увеличения веса или объема.
- Надежность: пьезотензодатчики долговечны и могут выдерживать суровые условия испытаний, обеспечивая надежную работу с течением времени.
Когда модальный молоток ударяет по конструкции, он генерирует импульсную силу, которая возбуждает собственные частоты конструкции. Пьезотензодатчик измеряет эту силу и отправляет данные в систему сбора данных, где они анализируются вместе с данными акселерометров, размещенных на конструкции.
Пьезотензодатчик записывает амплитуду и частоту приложенной силы. Эта информация важна для:
- Обнаружение резонанса: определение конкретных частот, на которых конструкция естественным образом вибрирует.
- Модальный анализ: понимание того, как конструкция ведет себя при различных условиях и нагрузках.
Модальные испытания широко используются в различных отраслях благодаря своей эффективности при оценке структурной целостности и производительности.
В аэрокосмической отрасли модальные испытания используются для того, чтобы гарантировать, что компоненты могут выдерживать динамические нагрузки во время полета. Инженеры используют модальные молотки для испытаний крыльев, фюзеляжей и других важных конструкций.
Например, на этапе проектирования крыла самолета инженеры применяют модальные испытания, чтобы выявить любые потенциальные проблемы с резонансом, которые могут привести к разрушению конструкции во время полета. Анализируя, как различные материалы реагируют на динамические нагрузки, они могут оптимизировать конструкции с точки зрения безопасности и производительности.
Инженеры-автомобилестроители используют модальные испытания для анализа компонентов автомобиля на предмет долговечности и производительности в условиях стресса. Это помогает оптимизировать конструкции с точки зрения безопасности и эффективности.
В автомобильной промышленности модальные молотки часто используются для испытаний таких деталей, как компоненты шасси, системы подвески и опоры двигателя. Понимая, как эти детали ведут себя в динамических условиях, таких как ускорение, торможение и прохождение поворотов, инженеры могут улучшить управляемость и комфорт автомобиля, обеспечивая при этом соответствие стандартам безопасности.
В гражданском строительстве модальные испытания оценивают состояние мостов и зданий. Понимая, как эти конструкции реагируют на динамические нагрузки, инженеры могут выявить потенциальные проблемы до того, как они станут критическими.
Например, после землетрясения или серьезного погодного явления инженеры могут использовать модальные молотки, чтобы оценить мосты на предмет любых изменений в их структурной целостности. Измеряя сдвиги собственных частот или характеристик демпфирования, они могут принимать обоснованные решения о необходимом ремонте или усилении.
Производители используют модальные испытания для улучшения конструкции изделий, анализируя, как различные материалы и формы реагируют на удары и вибрации во время эксплуатации.
В производственных условиях модальные молотки помогают оценить компоненты оборудования, такие как двигатели или насосы. Обеспечивая способность этих деталей выдерживать эксплуатационные нагрузки без чрезмерной вибрации и износа, производители могут повысить долговечность и надежность продукции.
По мере развития технологий развиваются и методы, используемые при модальном тестировании. Новые методы расширяют возможности сбора и анализа данных:
Методы цифровой обработки сигналов позволяют проводить более сложный анализ данных, собранных во время модальных испытаний. Используя алгоритмы, фильтрующие шум и улучшающие качество сигнала, инженеры могут получить более четкое представление о динамическом поведении конструкции.
Анализ методом конечных элементов дополняет модальное тестирование, обеспечивая моделирование на основе физических моделей. Инженеры могут сравнивать экспериментальные результаты модальных испытаний с прогнозами FEA, чтобы подтвердить свои проекты или выявить несоответствия, которые могут указывать на недостатки конструкции или неожиданное поведение.
Модальные испытания часто объединяются с методами неразрушающего контроля, чтобы обеспечить комплексную оценку структурной целостности без причинения повреждений. Такие методы, как ультразвуковой контроль или термография, можно сочетать с модальным анализом для расширения возможностей оценки.
Несмотря на свои преимущества, модальное тестирование также создает определенные проблемы:
- Факторы окружающей среды: внешние факторы, такие как изменения температуры или вибрации от близлежащего оборудования, могут повлиять на измерения. Инженеры должны учитывать эти переменные при проведении испытаний.
- Сложные структуры: анализ сложной геометрии или композитных материалов может усложнить интерпретацию данных из-за одновременного взаимодействия нескольких режимов.
- Необходимость калибровки: обеспечение правильной калибровки пьезотензодатчиков имеет решающее значение для точных измерений; любое отклонение может привести к ошибочным результатам.
Заглядывая в будущее, можно сказать, что несколько тенденций формируют будущее модального тестирования:
- Интеграция с Интернетом вещей: Интернет вещей (IoT) позволяет отслеживать конструкции в режиме реального времени с помощью встроенных датчиков, связанных с платформами анализа данных. Такая интеграция позволяет проводить непрерывную оценку, а не периодическое тестирование.
- Приложения машинного обучения. Алгоритмы машинного обучения могут анализировать огромные объемы данных, собранных в ходе модальных тестов, чтобы выявлять закономерности или прогнозировать сбои до их возникновения.
- Повышенная автоматизация: автоматизация процессов сбора и анализа данных упростит процедуры модального тестирования, сделает их более эффективными и менее подверженными человеческим ошибкам.
Интеграция пьезотензодатчиков в модальные молотки значительно повышает их функциональность и точность измерения динамических сил во время модальных испытаний. Их высокая чувствительность, надежность и способность работать в широком диапазоне частот делают их незаменимыми инструментами в различных областях техники. По мере развития технологий мы можем ожидать дальнейшего совершенствования методов модального тестирования, что приведет к еще более надежным оценкам структурной целостности.
Модальный молоток — это специализированный инструмент, используемый для приложения контролируемых ударных сил к конструкциям для динамического анализа.
Пьезотензодатчик генерирует электрический заряд при воздействии механического напряжения, что позволяет ему точно измерять силу.
Модальные испытания помогают инженерам понять, как конструкции ведут себя при динамических нагрузках, обеспечивая безопасность и надежность.
Модальные молотки используются в аэрокосмической, автомобильной, гражданской и обрабатывающей промышленности для структурного анализа.
Общие области применения включают обнаружение резонанса, испытания на долговечность автомобильных деталей, мониторинг состояния мостов и оптимизацию конструкции изделий в производстве.
